HAProxy+Keepalived实现Web服务器负载均衡
2014年03月31日 HAProxy 暂无评论 ⁄ 被围观 32,007次+

说明:

操作系统:CentOS 5.X 64位

Web服务器:192.168.21.127、192.168.21.128

站点:bbs.osyunwei.com和sns.osyunwei.com部署在两台Web服务器上

实现目的:

增加两台服务器(主主模式),通过HAProxy+Keepalived实现Web服务器负载均衡

架构规划:

HAProxy服务器:192.168.21.129、192.168.21.130

虚拟服务器(VIP):192.168.21.253、192.168.21.254

部署完成之后:

1、VIP:192.168.21.253指向192.168.21.129;VIP:192.168.21.254指向192.168.21.130;

2、当192.168.21.129宕机时,VIP:192.168.21.253漂移到192.168.21.130上;

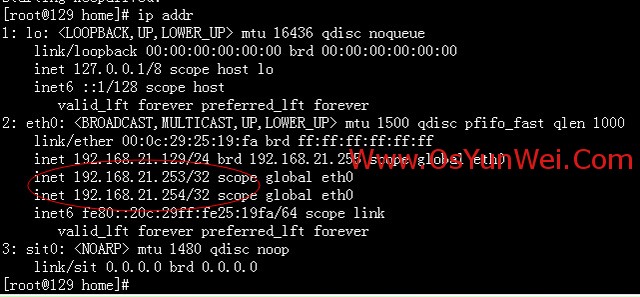

3、当192.168.21.130宕机时,VIP:192.168.21.254漂移到192.168.21.129上;

这样的主主模式好处是,两台服务器在提供服务的同时,又互为对方的备份服务器。

具体操作:

第一部分:在两台HAProxy服务器上分别操作

一、关闭SElinux、配置防火墙

1、vi /etc/selinux/config

#SELINUX=enforcing #注释掉

#SELINUXTYPE=targeted #注释掉

SELINUX=disabled #增加

:wq!  #保存退出

setenforce 0 #使配置立即生效

2、vi /etc/sysconfig/iptables  #编辑

-A RH-Firewall-1-INPUT -d 224.0.0.18 -j ACCEPT  #允许组播地址通信

-A RH-Firewall-1-INPUT -p    vrrp    -j ACCEPT  #允许VRRP(虚拟路由器冗余协)通信

-A RH-Firewall-1-INPUT -m state --state NEW -m tcp -p tcp --dport 80 -j ACCEPT  #允许80端口通过防火墙

:wq! #保存退出

/etc/init.d/iptables restart #重启防火墙使配置生效

二、安装HAProxy

1、创建HAProxy运行账户和组

groupadd haproxy #添加haproxy组

useradd -g haproxy haproxy -s /bin/false #创建nginx运行账户haproxy并加入到haproxy组,不允许haproxy用户直接登录系统

2、安装编译工具

yum install  gcc gcc-c++ make openssl-devel kernel-devel

3、安装HAProxy

HAProxy下载地址:http://haproxy.1wt.eu/download/1.4/src/haproxy-1.4.24.tar.gz

上传haproxy-1.4.24.tar.gz到/usr/local/src目录中

cd /usr/local/src #进入软件包存放目录

tar zxvf haproxy-1.4.24.tar.gz #解压

cd  haproxy-1.4.24  #进入安装目录

make  TARGET=linux26 CPU=x86_64  PREFIX=/usr/local/haprpxy  #编译

make install PREFIX=/usr/local/haproxy  #安装

参数说明:

TARGET=linux26

#使用uname -r查看内核,如:2.6.18-371.el5,此时该参数就为linux26

#kernel 大于2.6.28的用:TARGET=linux2628

CPU=x86_64   #使用uname -r查看系统信息,如x86_64 x86_64 x86_64 GNU/Linux,此时该参数就为x86_64

PREFIX=/usr/local/haprpxy   #/usr/local/haprpxy为haprpxy安装路径

4、设置HAProxy

mkdir -p  /usr/local/haproxy/conf  #创建配置文件目录

mkdir -p /etc/haproxy  #创建配置文件目录

cp /usr/local/src/haproxy-1.4.24/examples/haproxy.cfg  /usr/local/haproxy/conf/haproxy.cfg  #拷贝配置模板文件

ln -s  /usr/local/haproxy/conf/haproxy.cfg   /etc/haproxy/haproxy.cfg  #添加配置文件软连接

cp -r  /usr/local/src/haproxy-1.4.24/examples/errorfiles  /usr/local/haproxy/errorfiles  #拷贝错误页面

ln -s  /usr/local/haproxy/errorfiles  /etc/haproxy/errorfiles  #添加软连接

mkdir -p  /usr/local/haproxy/log  #创建日志文件目录

touch  /usr/local/haproxy/log/haproxy.log  #创建日志文件

ln -s  /usr/local/haproxy/log/haproxy.log  /var/log/haproxy.log  #添加软连接

cp /usr/local/src/haproxy-1.4.24/examples/haproxy.init  /etc/rc.d/init.d/haproxy  #拷贝开机启动文件

chmod +x  /etc/rc.d/init.d/haproxy  #添加脚本执行权限

chkconfig haproxy on  #设置开机启动

ln -s  /usr/local/haproxy/sbin/haproxy  /usr/sbin  #添加软连接

5、配置haproxy.cfg参数

cp  /usr/local/haproxy/conf/haproxy.cfg   /usr/local/haproxy/conf/haproxy.cfg-bak  #备份

vi  /usr/local/haproxy/conf/haproxy.cfg  #编辑,修改

#####################################################################

# this config needs haproxy-1.1.28 or haproxy-1.2.1

global

log 127.0.0.1   local0 #在本机记录日志

log 127.0.0.1   local1 notice

#log loghost    local0 info

maxconn 65535   #每个进程可用的最大连接数

nbproc  8  #进程数量,可以设置多个,提高处理效率

chroot /usr/local/haproxy  #haproxy安装目录

uid 500  #运行haproxy的用户uid(cat /etc/passwd查看)

gid 500  #运行haproxy的组uid(cat /etc/group查看)

daemon   #以后台守护进程运行

pidfile /usr/local/haproxy/haproxy.pid  #将所有进程写入pid文件

#debug   #调试模式

#quiet   #安装模式

defaults

#log     global

log  127.0.0.1   local3  #日志文件设置

mode    http  #运行模式tcp、http、health

option  httplog

option  http-pretend-keepalive  #服务器端保持长连接

option  http-server-close   #每次请求完毕后主动关闭http通道

option  forceclose    #服务端响应后主动关闭请求连接,及早释放服务连接,不必等到客户端应答确认

option  httpclose       #每次请求完毕后主动关闭http通道

option  accept-invalid-http-request       #接受无效的http请求,一般建议不设置,但是可解决部分杂牌浏览器访问打不开页面问题

option  dontlognull     #不记录健康检查的日志信息

option  redispatch  #如果后端有服务器宕机,强制切换到正常服务器

option  abortonclose  #丢弃由于客户端等待时间过长而关闭连接但仍在haproxy等待队列中的请求

option  forwardfor  except 127.0.0.0/8  #不记录本机转发的日志

option  originalto  #记录客户端访问的目的IP

maxconn  65535  #每个进程可用的最大连接数

balance source  #同一IP地址的所有请求都发送到同一服务器

retries 3   #三次连接失败,则判断服务不可用

contimeout      5000  #连接超时

clitimeout      50000 #客户端超时

srvtimeout      50000 #服务器超时

timeout check 5s  #检测超时

timeout http-request 5s  #http请求超时时间

timeout queue 30s  #一个请求在队列里的超时时间

timeout http-keep-alive  5s  #设置http-keep-alive的超时时间

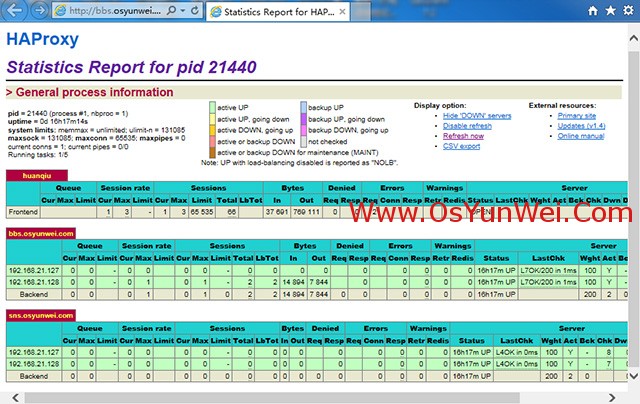

stats refresh 30s #统计页面自动刷新时间

stats uri  /haproxy-status  #统计页面URL路径

stats realm haproxy-status  #统计页面输入密码框提示信息

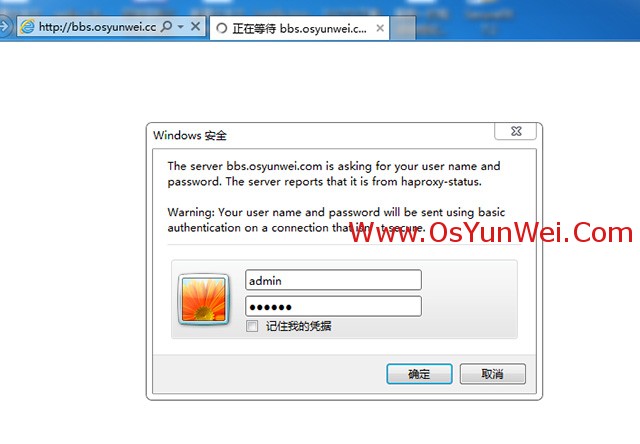

stats auth admin:123456     #统计页面用户名和密码

stats hide-version          #隐藏统计页面上HAProxy版本信息

frontend    web  #自定义描述信息

bind :80  #监听80端口

acl bbs.osyunwei.com  hdr(host) -i bbs.osyunwei.com  #规则设置,-i后面是要访问的域名,如果访问bbs.osyunwei.com这个域名,就负载均衡到bbs.osyunwei.com作用域

use_backend bbs.osyunwei.com if bbs.osyunwei.com   #acl和if后面的名称必须相同这里为bbs.osyunwei.com

acl sns.osyunwei.com  hdr(host) -i sns.osyunwei.com  #规则设置,-i后面是要访问的域名,如果访问sns.osyunwei.com这个域名,就负载均衡到sns.osyunwei.com作用域

use_backend sns.osyunwei.com if sns.osyunwei.com

backend     bbs.osyunwei.com

mode http

balance   source

#option  httpchk /index.php  #检测服务器此文件是否存在,如果没有,则认为服务器连接异常,此参数可以不设置

server     192.168.21.127  192.168.21.127:80   check  inter  2000  rise 3  fall  3  weight 100   #inter  2000 心跳检测时间;rise 3 三次连接成功,表示服务器正常;fall  3 三次连接失败,表示服务器异常; weight 100 权重设置

server     192.168.21.128  192.168.21.128:80   check  inter  2000  rise 3  fall  3  weight 100

backend     sns.osyunwei.com

mode http

balance   source  #设置负载均衡模式,source保存session值,roundrobin轮询模式

#option  httpchk /index.php  #检测服务器此文件是否存在,如果没有,则认为服务器连接异常,此参数可以不设置

server     192.168.21.127  192.168.21.127:80   check  inter  2000  rise 3  fall  3  weight 100

server     192.168.21.128  192.168.21.128:80   check  inter  2000  rise 3  fall  3  weight 100

#errorloc  503  http://www.osyunwei.com/404.html

errorfile 403 /etc/haproxy/errorfiles/403.http

errorfile 500 /etc/haproxy/errorfiles/500.http

errorfile 502 /etc/haproxy/errorfiles/502.http

errorfile 503 /etc/haproxy/errorfiles/503.http

errorfile 504 /etc/haproxy/errorfiles/504.http

#####################################################################

:wq! #保存退出

service haproxy start #启动

service haproxy stop  #关闭

service haproxy restart  #重启

6、设置HAProxy日志

vi  /etc/syslog.conf  #编辑,在最下边增加

# haproxy.log

local0.*          /var/log/haproxy.log

local3.*          /var/log/haproxy.log

:wq! #保存退出

vi  /etc/sysconfig/syslog   #编辑修改

SYSLOGD_OPTIONS="-r -m 0"   #接收远程服务器日志

:wq! #保存退出

service syslog restart  #重启syslog

三、安装keepalived

下载keeplived:http://www.keepalived.org/software/keepalived-1.2.12.tar.gz

上传keepalived-1.2.12.tar.gz到/usr/local/src目录

cd /usr/local/src

tar zxvf keepalived-1.2.12.tar.gz

cd keepalived-1.2.12

./configure  #配置,必须看到以下提示,说明配置正确,才能继续安装

Use IPVS Framework : Yes

IPVS sync daemon support : Yes

Use VRRP Framework       : Yes

make #编辑

make install  #安装

cp /usr/local/etc/sysconfig/keepalived  /etc/sysconfig/

mkdir /etc/keepalived

cp /usr/local/etc/keepalived/keepalived.conf /etc/keepalived/

cp /usr/local/sbin/keepalived /usr/sbin/

cp /usr/local/etc/rc.d/init.d/keepalived  /etc/rc.d/init.d/

chmod +x /etc/rc.d/init.d/keepalived  #添加执行权限

chkconfig keepalived on  #设置开机启动

service keepalived start #启动

service keepalived stop  #关闭

service keepalived restart  #重启

四、配置keepalived

cp /etc/keepalived/keepalived.conf  /etc/keepalived/keepalived.conf-bak

vi /etc/keepalived/keepalived.conf  #编辑,修改为以下代码

#########################################################

#以下为192.168.21.129服务器:

! Configuration File for keepalived

global_defs {

notification_email {

acassen@firewall.loc

failover@firewall.loc

sysadmin@firewall.loc

}

notification_email_from Alexandre.Cassen@firewall.loc

smtp_server 192.168.200.1

smtp_connect_timeout 30

router_id LVS_DEVEL

}

vrrp_script chk_haproxy {

script "/etc/keepalived/check_haproxy.sh"  #HAproxy服务监控脚本

interval 2

weight 2

}

vrrp_instance VI_1 {

state MASTER

interface eth0

virtual_router_id 51

priority 100

advert_int 1

authentication {

auth_type PASS

auth_pass 1111

}

track_script {

chk_haproxy #监测haproxy进程状态

}

virtual_ipaddress {

192.168.21.253

}

notify_master "/etc/keepalived/clean_arp.sh  192.168.21.253"  #更新虚拟服务器(VIP)地址的arp记录到网关

}

vrrp_instance VI_2 {

state BACKUP

interface eth0

virtual_router_id 52

priority 99

advert_int 1

authentication {

auth_type PASS

auth_pass 1111

}

virtual_ipaddress {

192.168.21.254

}

notify_master "/etc/keepalived/clean_arp.sh  192.168.21.254"  #更新虚拟服务器(VIP)地址的arp记录到网关

}

#########################################################

:wq! #保存退出

#########################################################

#以下为192.168.21.130服务器:

192.168.21.130

! Configuration File for keepalived

global_defs {

notification_email {

acassen@firewall.loc

failover@firewall.loc

sysadmin@firewall.loc

}

notification_email_from Alexandre.Cassen@firewall.loc

smtp_server 192.168.200.1

smtp_connect_timeout 30

router_id LVS_DEVEL

}

vrrp_script chk_haproxy {

script "/etc/keepalived/check_haproxy.sh"  #HAproxy服务监控脚本

interval 2

weight 2

}

vrrp_instance VI_1 {

state BACKUP

interface eth0

virtual_router_id 51

priority 99

advert_int 1

authentication {

auth_type PASS

auth_pass 1111

}

track_script {

chk_haproxy #监测haproxy进程状态

}

virtual_ipaddress {

192.168.21.253

}

notify_master "/etc/keepalived/clean_arp.sh  192.168.21.253"  #更新虚拟服务器(VIP)地址的arp记录到网关

}

vrrp_instance VI_2 {

state MASTER

interface eth0

virtual_router_id 52

priority 100

advert_int 1

authentication {

auth_type PASS

auth_pass 1111

}

virtual_ipaddress {

192.168.21.254

}

notify_master "/etc/keepalived/clean_arp.sh  192.168.21.254"  #更新虚拟服务器(VIP)地址的arp记录到网关

}

#########################################################

系统运维  www.osyunwei.com  温馨提醒:qihang01原创内容 版权所有,转载请注明出处及原文链接

:wq! #保存退出

五、设置HAproxy服务监控脚本

vi  /etc/keepalived/check_haproxy.sh #编辑,添加以下代码

#########################################################

#!/bin/bash

A=`ps -C haproxy --no-header | wc -l`

if [ $A -eq 0 ]

then service haproxy start

sleep 3

if [ `ps -C haproxy --no-header | wc -l ` -eq 0 ]

then service keepalived stop

fi

fi

#########################################################

:wq! #保存退出

chmod +x /etc/keepalived/check_haproxy.sh   #添加执行权限

六、设置更新虚拟服务器(VIP)地址的arp记录到网关脚本

vi  /etc/keepalived/clean_arp.sh  #编辑,添加以下代码

#!/bin/sh

VIP=$1

GATEWAY=192.168.21.2 #网关地址

/sbin/arping -I eth0 -c 5 -s $VIP $GATEWAY &>/dev/null

:wq!  #保存退出

chmod +x /etc/keepalived/clean_arp.sh  #添加脚本执行权限

七、系统内核优化

在两台HAProxy服务器上分别操作

sed -i "s/net.ipv4.ip_forward = 0/net.ipv4.ip_forward = 1/g" '/etc/sysctl.conf'

echo -e "net.core.somaxconn = 262144" >> /etc/sysctl.conf

echo -e "net.core.netdev_max_backlog = 262144" >> /etc/sysctl.conf

echo -e "net.core.wmem_default = 8388608" >> /etc/sysctl.conf

echo -e "net.core.rmem_default = 8388608" >> /etc/sysctl.conf

echo -e "net.core.rmem_max = 16777216" >> /etc/sysctl.conf

echo -e "net.core.wmem_max = 16777216" >> /etc/sysctl.conf

echo -e "net.ipv4.route.gc_timeout = 20" >> /etc/sysctl.conf

echo -e "net.ipv4.ip_local_port_range = 1025 65535" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_retries2 = 5" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_fin_timeout = 30" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_syn_retries = 1" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_synack_retries = 1" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_timestamps = 0" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_tw_recycle = 1" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_tw_reuse = 1" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_keepalive_time = 120" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_keepalive_probes = 3" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_keepalive_intvl = 15" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_max_tw_buckets = 200000" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_max_orphans = 3276800" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_max_syn_backlog = 262144" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_wmem = 8192 131072 16777216" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_rmem = 32768 131072 16777216" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_mem = 94500000 915000000 927000000" >> /etc/sysctl.conf

echo -e "net.ipv4.ip_conntrack_max = 25000000" >> /etc/sysctl.conf

echo -e "net.ipv4.netfilter.ip_conntrack_max = 25000000" >> /etc/sysctl.conf

echo -e "net.ipv4.netfilter.ip_conntrack_tcp_timeout_established = 180" >> /etc/sysctl.conf

echo -e "net.ipv4.netfilter.ip_conntrack_tcp_timeout_time_wait = 1" >> /etc/sysctl.conf

echo -e "net.ipv4.netfilter.ip_conntrack_tcp_timeout_close_wait = 60" >> /etc/sysctl.conf

echo -e "net.ipv4.netfilter.ip_conntrack_tcp_timeout_fin_wait = 120" >> /etc/sysctl.conf

第二部分:测试HAProxy+Keepalived是否正常运行

一、打开HAProxy监控页面

http://bbs.osyunwei.com/haproxy-status

输入用户名,密码

admin

123456

登录之后如下图所示

二、bbs.osyunwei.com 解析到192.168.21.253;sns.osyunwei.com 解析到192.168.21.254;

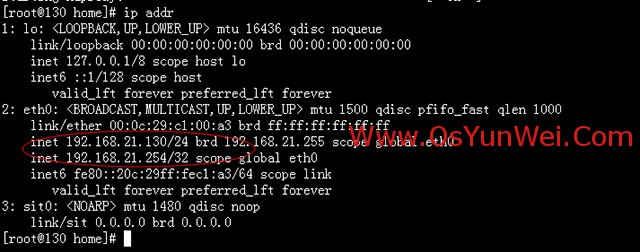

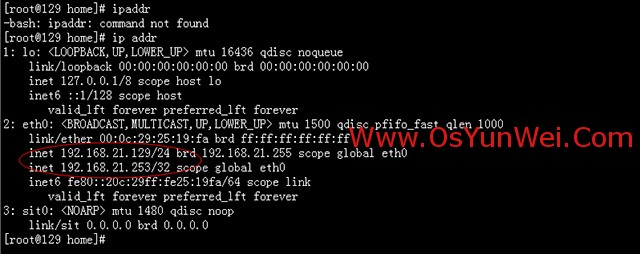

在两台HAProxy服务器:192.168.21.129、192.168.21.130上执行命令:ip addr

如下图所示:

可以看出现在VIP:192.168.21.253指向192.168.21.129;VIP:192.168.21.254指向192.168.21.130;

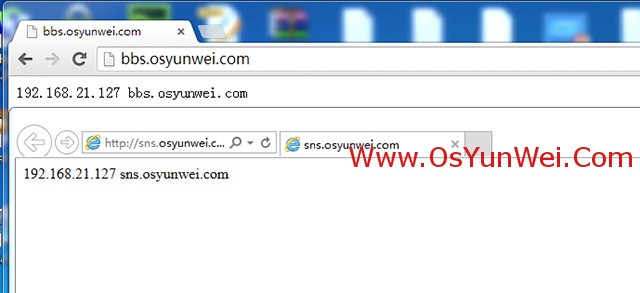

在浏览器中打开

http://bbs.osyunwei.com/

http://sns.osyunwei.com/

如下图所示:

此时,bbs和sns域名都被均衡到192.168.21.127上面

三、停止192.168.21.127上面的nginx服务

service nginx stop

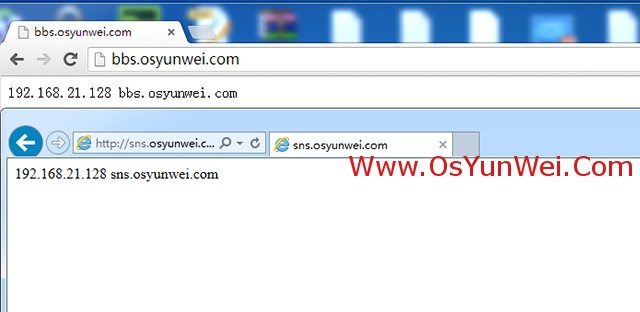

继续打开上面的两个网址,如下图所示:

此时,bbs和sns域名都被均衡到192.168.21.128上面(由于192.168.21.127服务器nginx服务被关闭,实现了故障转移)

四、关闭192.168.21.129上面的keepalived服务

service  keepalived  stop

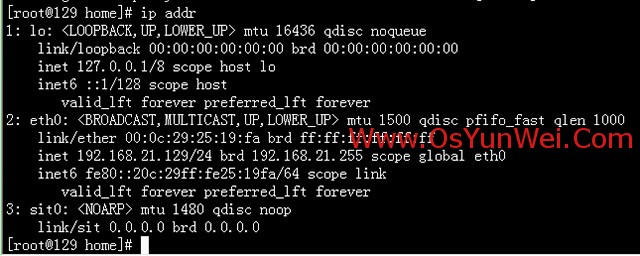

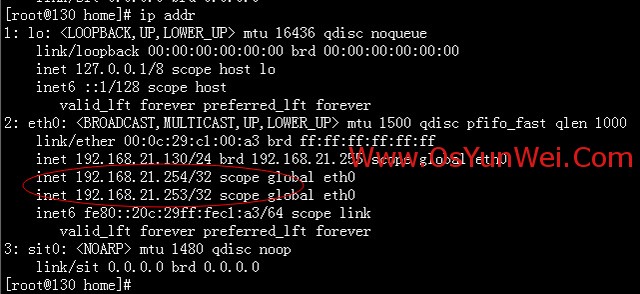

此时,在两台HAProxy服务器:192.168.21.129、192.168.21.130上执行命令:ip addr

如下图所示:

系统运维  www.osyunwei.com  温馨提醒:qihang01原创内容 版权所有,转载请注明出处及原文链接

可以看出VIP:192.168.21.253和192.168.21.254均指向到192.168.21.130;

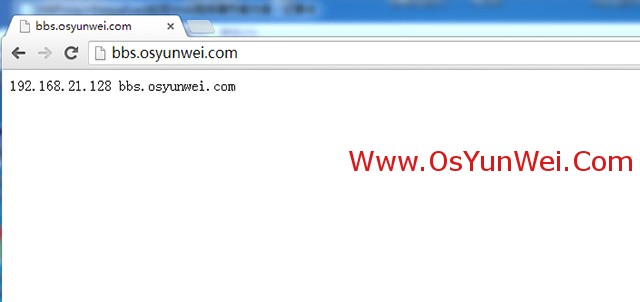

此时,打开http://bbs.osyunwei.com/如下图所示:

可以正常访问

五、恢复192.168.21.129上面的keepalived服务,恢复192.168.21.127上面的nginx服务

停止192.168.21.130上面的Keepalived服务

service keepalived stop

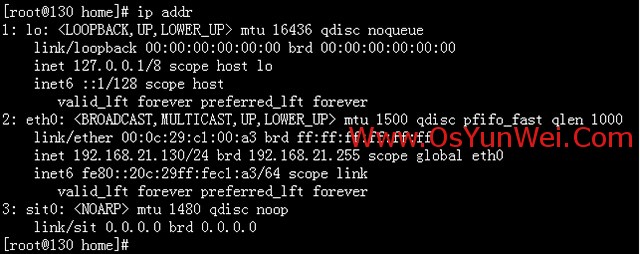

在两台HAProxy服务器:192.168.21.129、192.168.21.130上执行命令:ip addr

如下图所示:

可以看出VIP:192.168.21.253和192.168.21.254均指向到192.168.21.129;

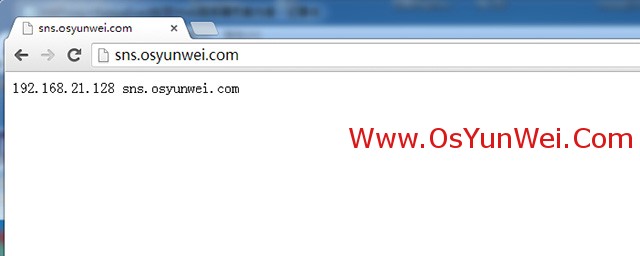

此时,打开http://sns.osyunwei.com/如下图所示:

可以正常访问

备注:

查看HAProxy日志文件:

tail -f /var/log/haproxy.log

至此,HAProxy+Keepalived实现Web服务器负载均衡配置完成。



  系统运维技术交流QQ群:①185473046 系统运维技术交流□Ⅰ ②190706903 系统运维技术交流™Ⅱ ③203744115 系统运维技术交流™Ⅲ

给我留言

您必须 [ 登录 ] 才能发表留言!



Copyright© 2011-2024 系统运维 All rights reserved
版权声明:本站所有文章均为作者原创内容,如需转载,请注明出处及原文链接
陕ICP备11001040号-3
