使用FreeNAS构建ESXI网络共享存储iSCSI
2013年09月03日 FreeNAS 评论数 1 ⁄ 被围观 71,448次+

说明:

ESXI版本:ESXI 5.1

FreeNAS版本:FreeNAS-9.1.1-RELEASE-x64

FreeNAS服务器IP:192.168.115.142

FreeNAS Web管理入口:http://192.168.115.142

默认管理员用户名、密码为空,直接可以登录

具体操作:

一、在FreeNAS中创建可用于ESXI的网络存储iSCSI

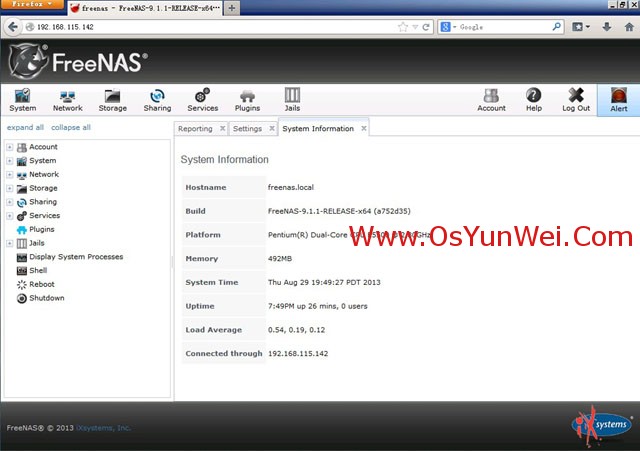

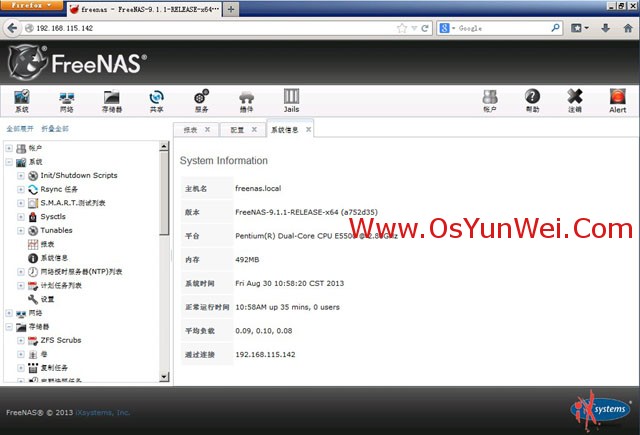

1、在客户端浏览器中打开http://192.168.115.142

如下图所示:

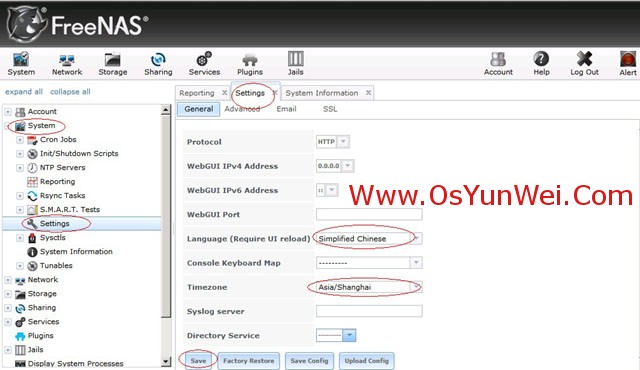

点左边的System-Settings

language:选择Simplified Chinese  #修改语言为中文简体

TimeZone:选择Asia/Shanghai  #时区修改为亚洲/上海

Save #保存配置

在浏览器中重新打开管理界面可以看到网页已经变为简体中文了。

2、在系统中添加iSCSI存储设备

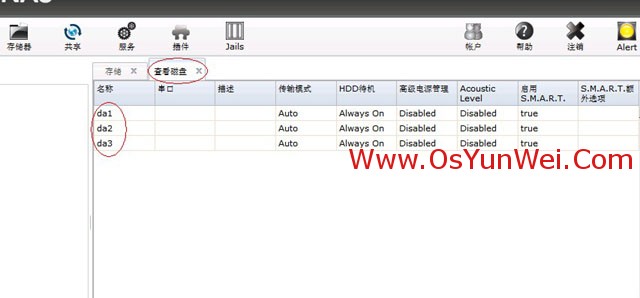

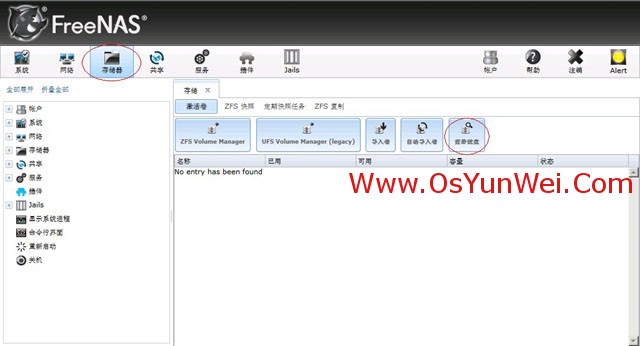

打开:存储器-查看磁盘,出现下面的界面:

可以看到da1、da2、da3三块硬盘

系统运维  www.osyunwei.com  温馨提醒:qihang01原创内容 版权所有,转载请注明出处及原文链接

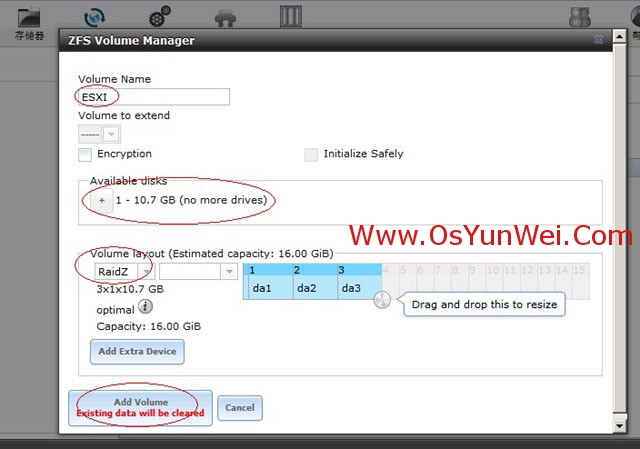

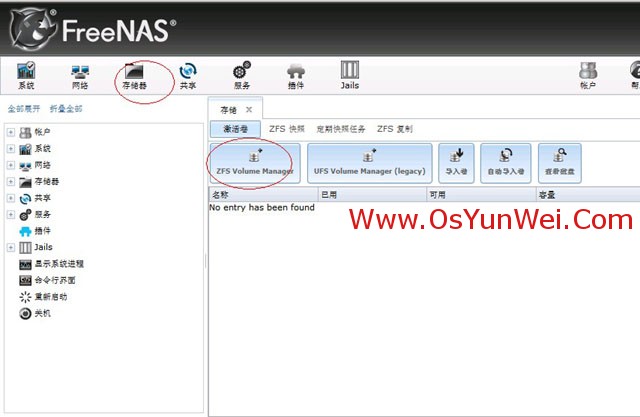

打开-存储器-ZFS Volume Manager,出现下面的界面

Volume Name:ESXI

选中:Available disks

Volume layout:RaidZ  选中三块硬盘

点:Add Extra Device 添加卷

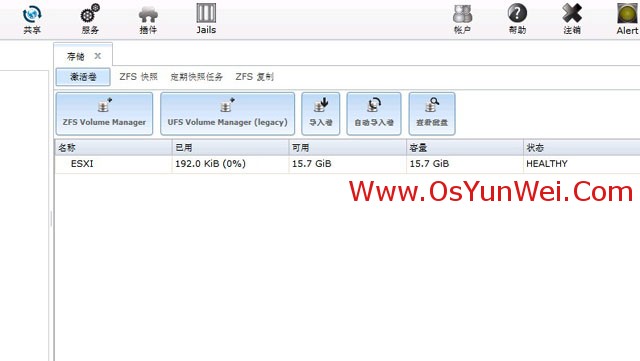

添加完成之后,出现下面的界面:

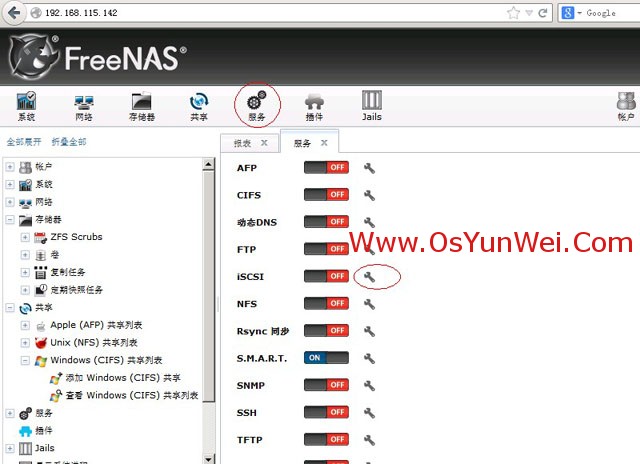

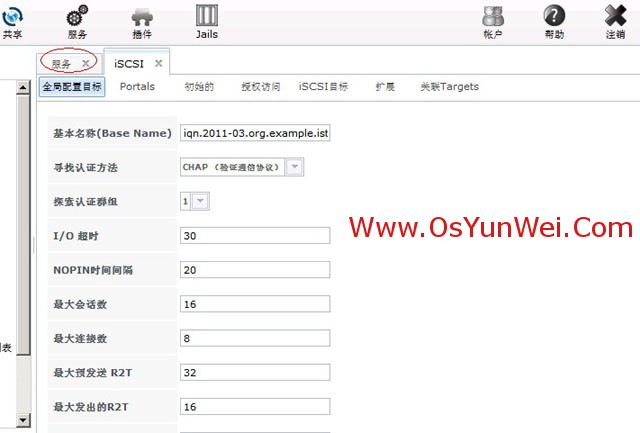

打开服务-iSCSI 点后面的小扳手图标

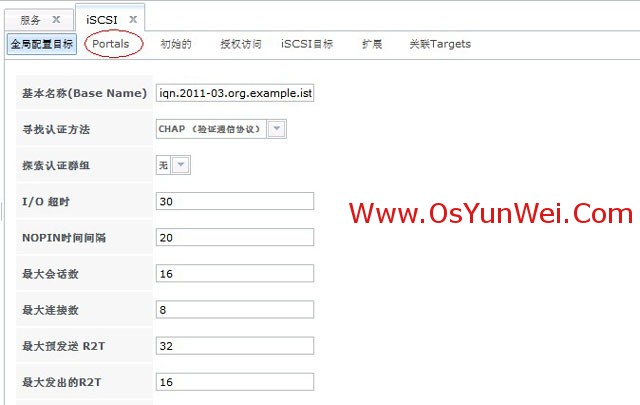

出现下面的界面:

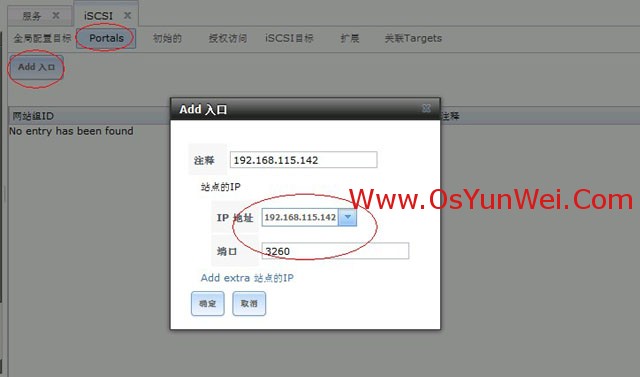

点 Portals,再点Add入口,出现下面界面:

注释:192.168.115.142  #根据需要添加

IP地址:选择192.168.115.142  #FreeNAS服务器地址

端口:3260   #默认端口

确定

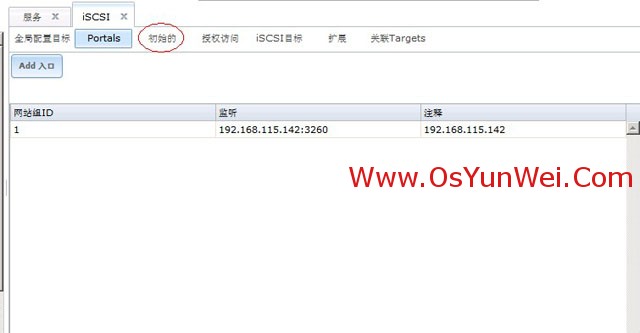

添加完成之后,出现下面的界面:

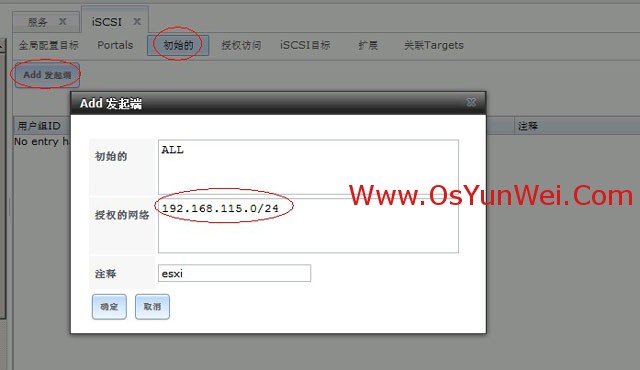

点 初始的-Add发起端

出现下面的界面:

初始的:ALL

授权的网络:192.168.115.0/24

注释:esxi

注意格式,表示授权此网段能够访问FreeNAS服务器

确定

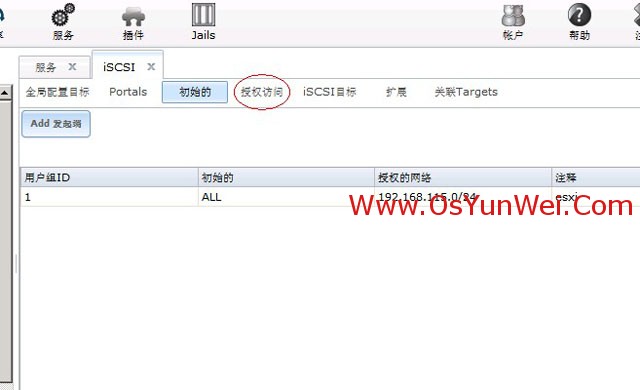

出现下面的界面:

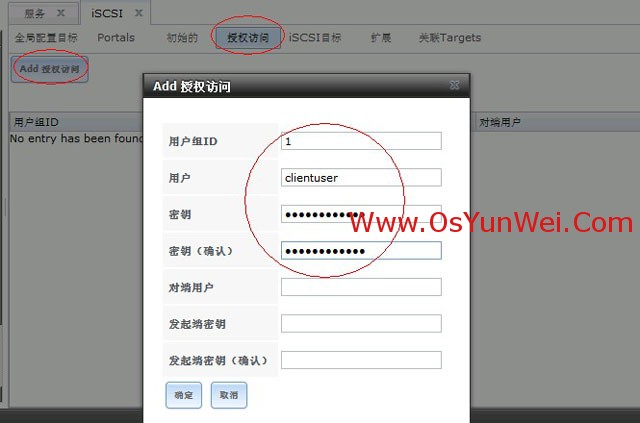

点授权访问-Add授权访问

出现下面的界面:

用户组ID:1

用户:clientuser   #自定义用户名称,用来验证访问iSCSI共享存储

密钥:输入2次密码   #长度12-16位

确定

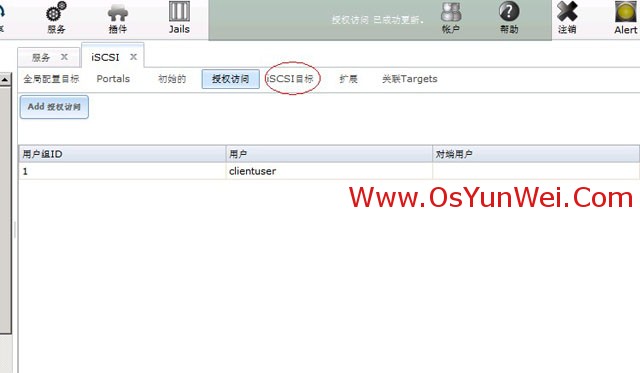

出现下面的界面:

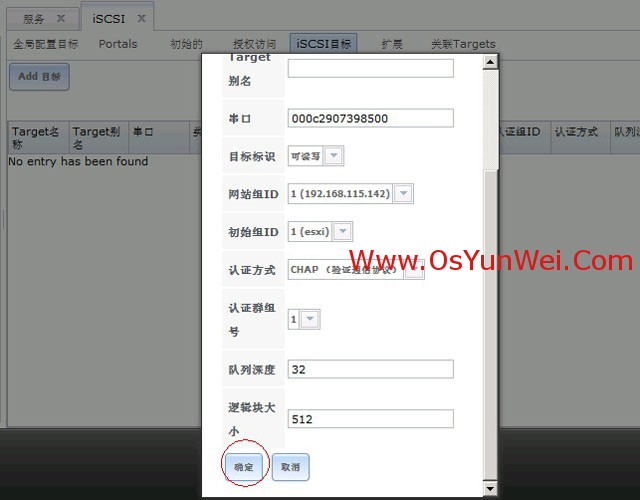

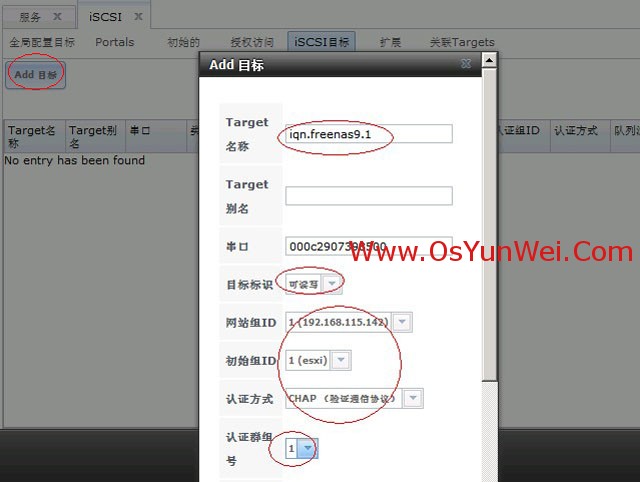

打开 iSCSI目标-Add目标

出现下面的界面:

Target名称:iqn.freenas9.1   #自定义名称,注意格式:以iqn.开头

Target别名:可以不用填写

串口:默认

目标:可读写

网站组ID:选择:1(192.168.115.142)

初始组ID:1(esxi)

认证方式:CHAP(验证通信协议)

认证群组:1

其它选择默认

确定

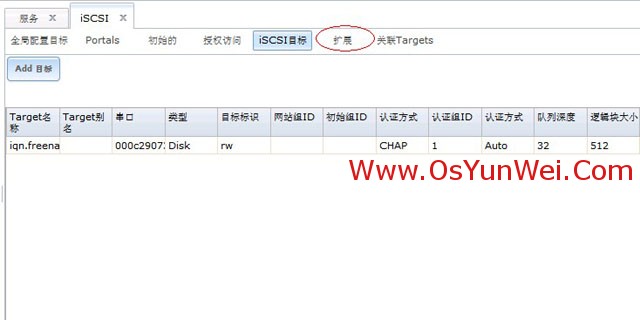

添加完成之后出现下面界面:

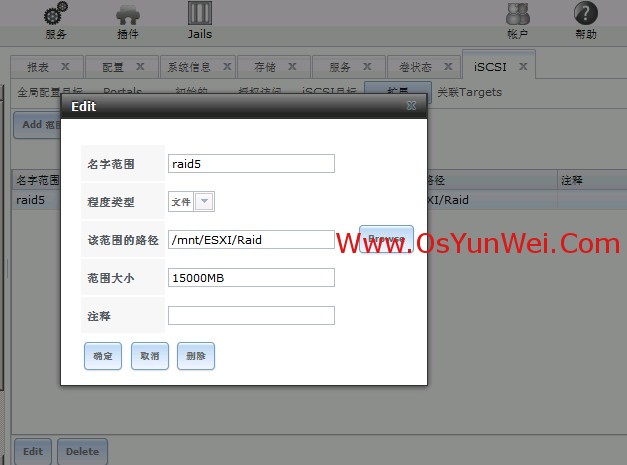

打开扩展-Add目标

出现下面的界面:

名字范围:raid5

程度类型:文件

该范围的路径:点后面的Browse选择相应路径。这里是/mnt/ESXI/Raid

范围大小:15000MB  #输入组成的Raid5磁盘容量大小

注释:可以不用填写

确定

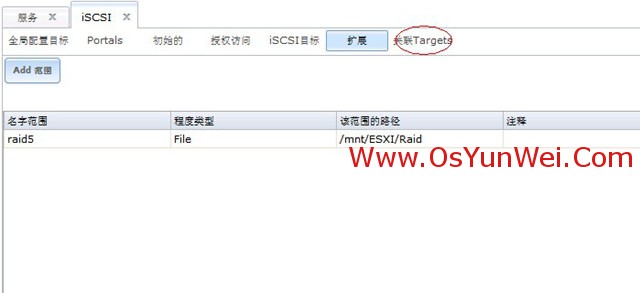

出现下面的界面:

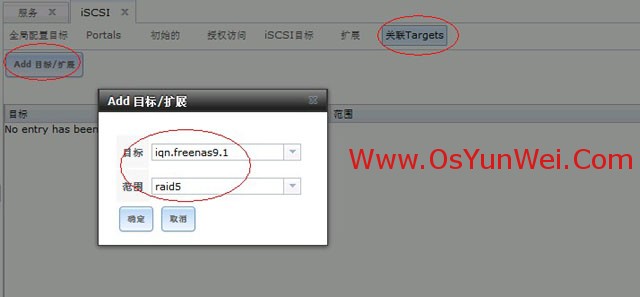

点关联Targets-Add目标/扩展

出现下面的界面:

目标:iqn.freenas9.1

范围:raid5

确定

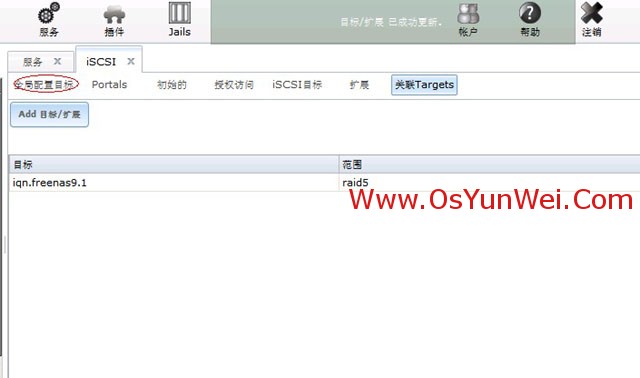

出现下面的界面:

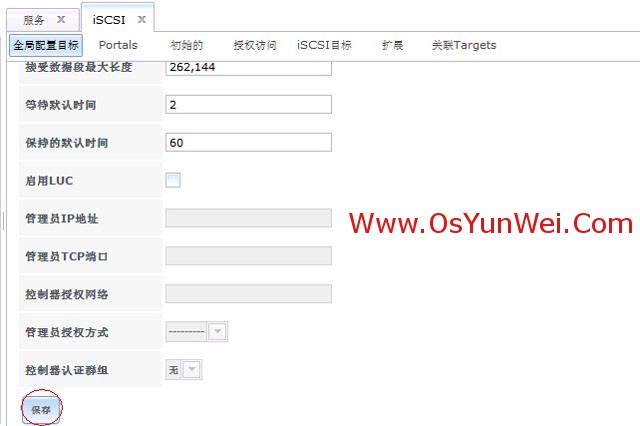

点全局配置目标

出现下面的界面:

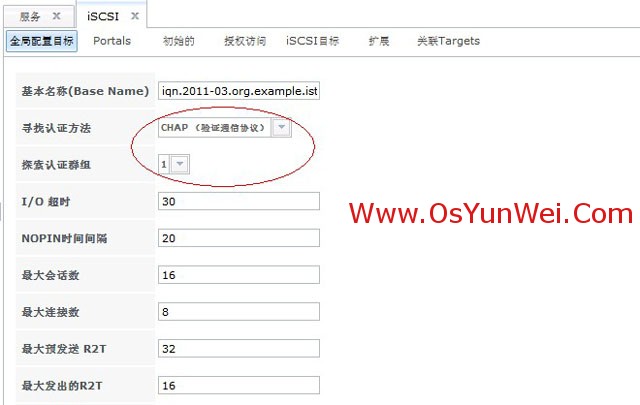

寻找认证方法:CHAP(验证通信协议)

搜索认证群组:1

其它选项默认即可

最后保存

出现下面的界面:

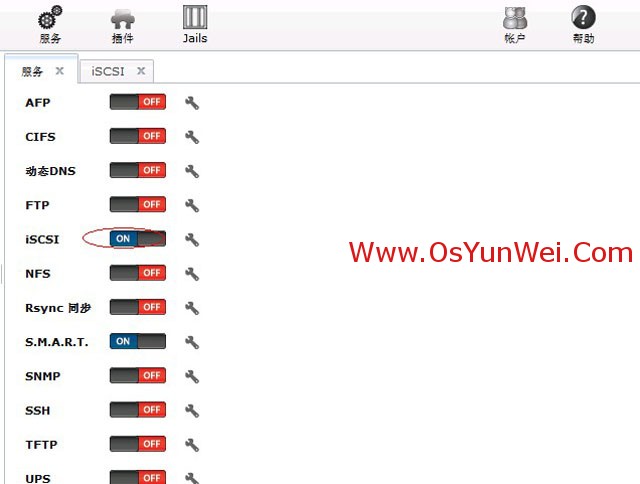

打开-服务

开启iSCSI服务 ON

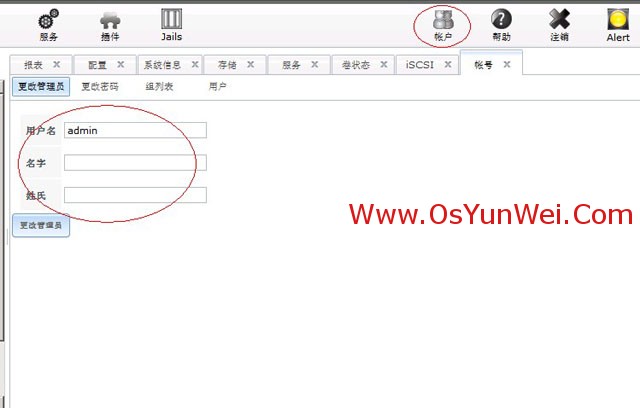

打开账户:可以更改管理员的用户名和密码,保证系统安全

到此,在系统中添加iSCSI存储设备完成。

3、在ESXI中添加FreeNAS网络存储iSCSI

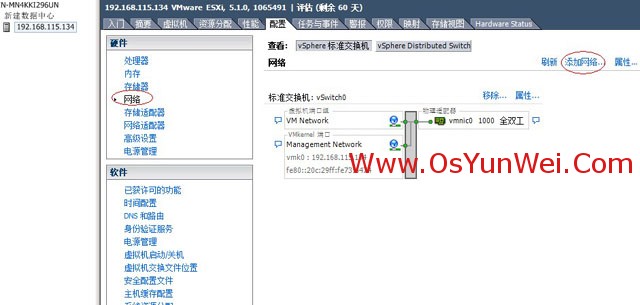

使用viClient客户端连接到vCenter服务器,在vCenter中选择一个ESXI主机、

选择配置,再选择左侧的网络,点右上角的添加网络,如下图所示:

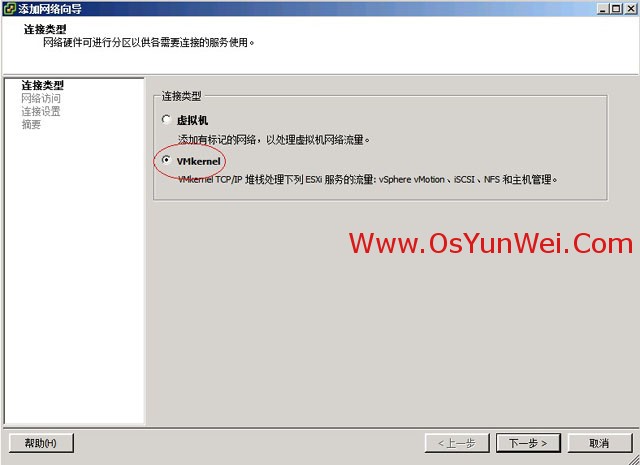

选择VMkernel下一步

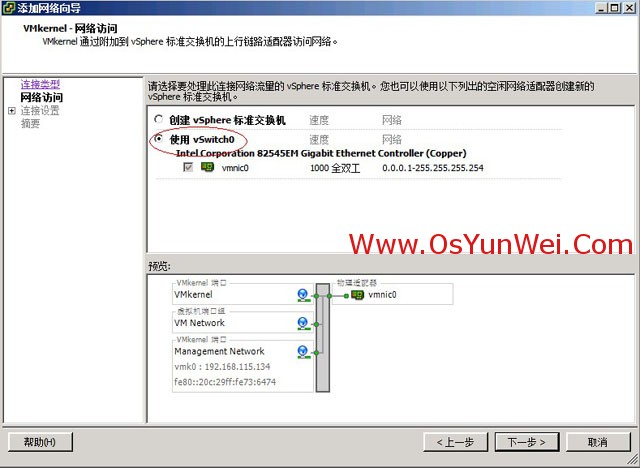

选择使用vSwith0标准交换机

下一步

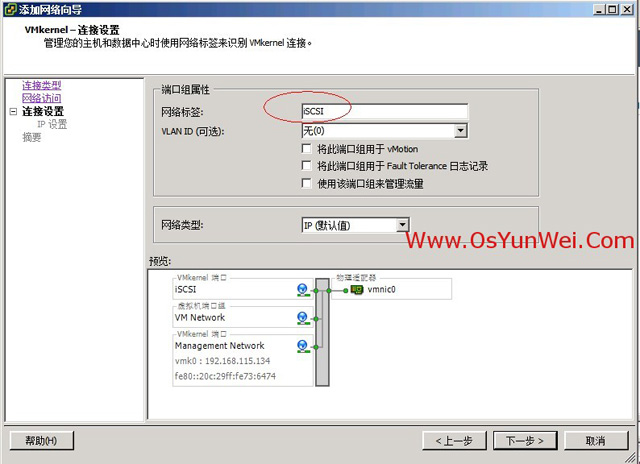

网络标签:iSCSI

其它默认

下一步

系统运维  www.osyunwei.com  温馨提醒:qihang01原创内容 版权所有,转载请注明出处及原文链接

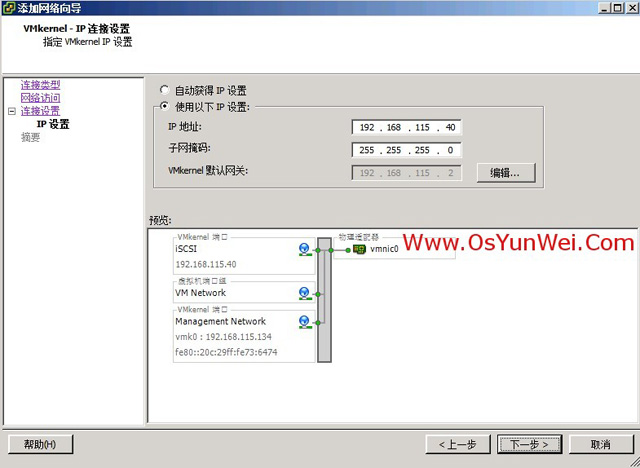

使用以下IP设置

注意:IP设置要与FreeNAS主机在同一个网段

下一步

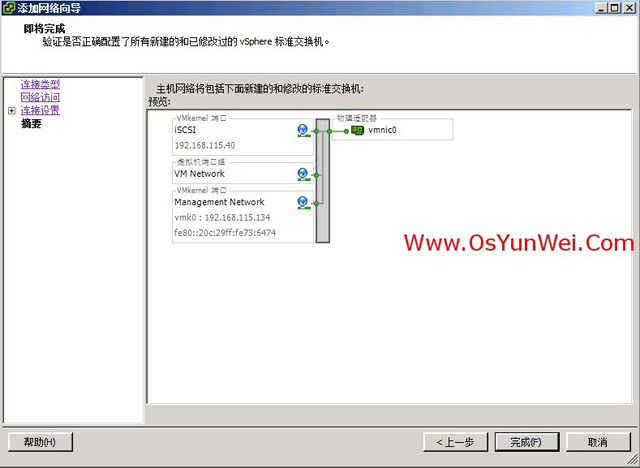

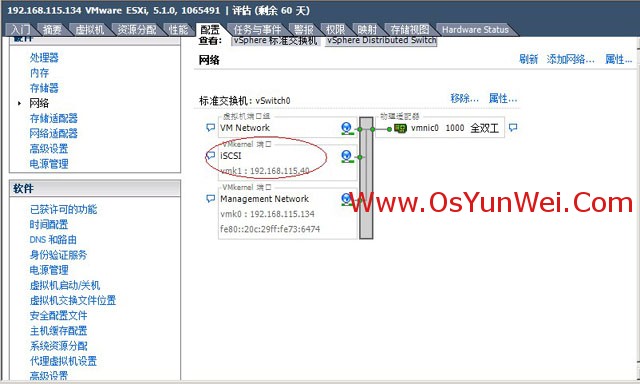

网络连接添加完成

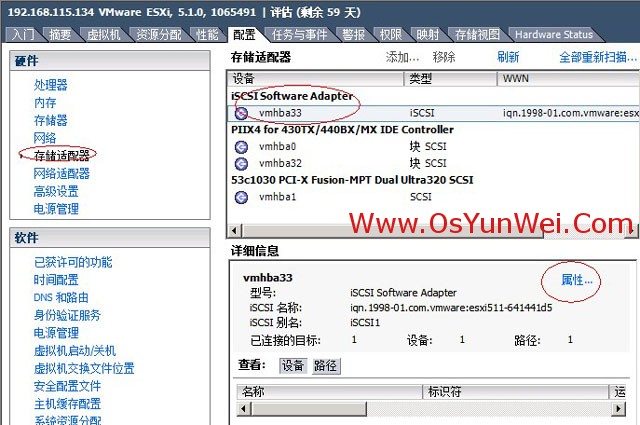

配置-存储适配器-iSCSI Software Adapter-属性

注意:如果没有iSCSI Software Adapter选项,请先点存储适配器右侧的添加按钮,

根据提示添加一个iSCSI Software AdapterESXI5中默认没有)

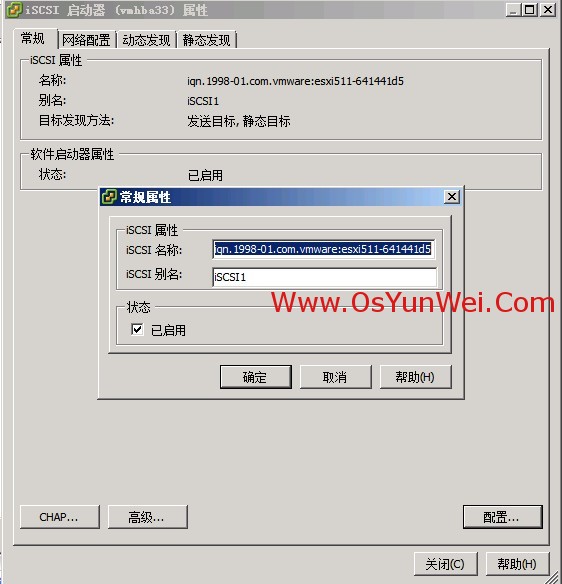

打开:常规-配置

iSCSI别名:iSCSI1

勾选:已启用

确定

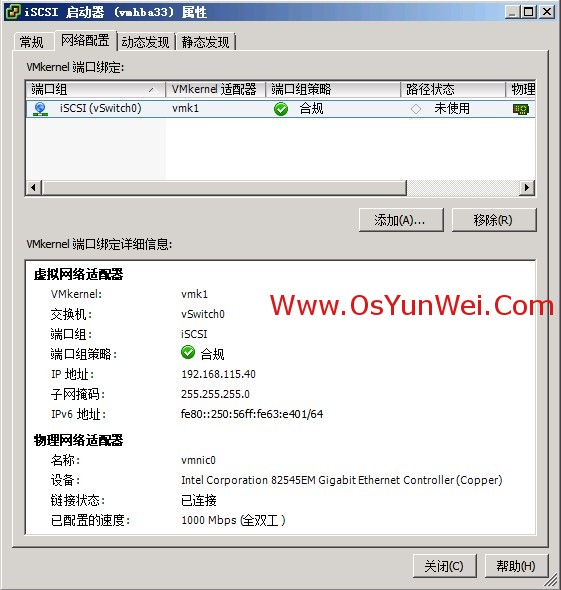

网络配置-添加

选择上面创建的iSCSI端口组

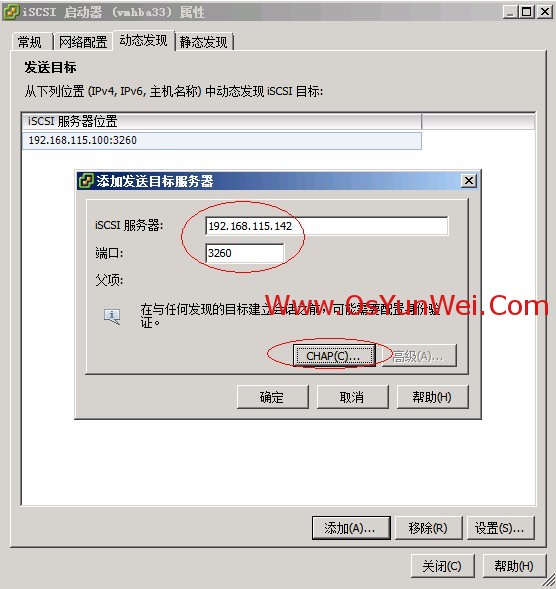

动态发现-添加

iSCSI服务器:192.168.115.142   #FreeNAS服务器地址

端口:3260  #默认,注意与FreeNAS中设置的端口相同

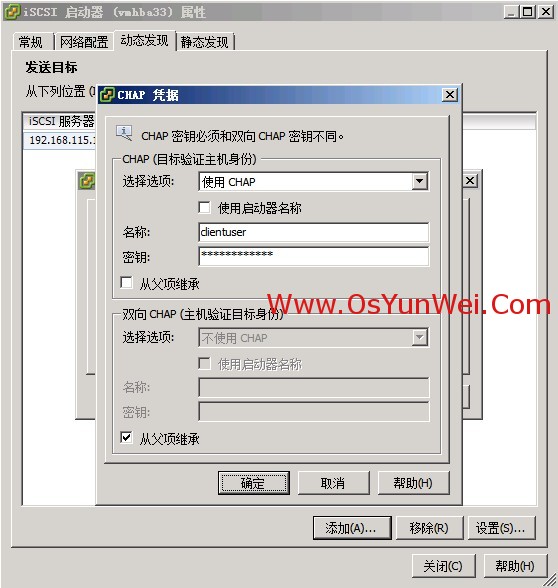

点CHAP,出现下面的界面:

使用CHAP

名称:clientuser

密码:跟FreeNAS设置相同

其它的跟上图中设置一样

确定

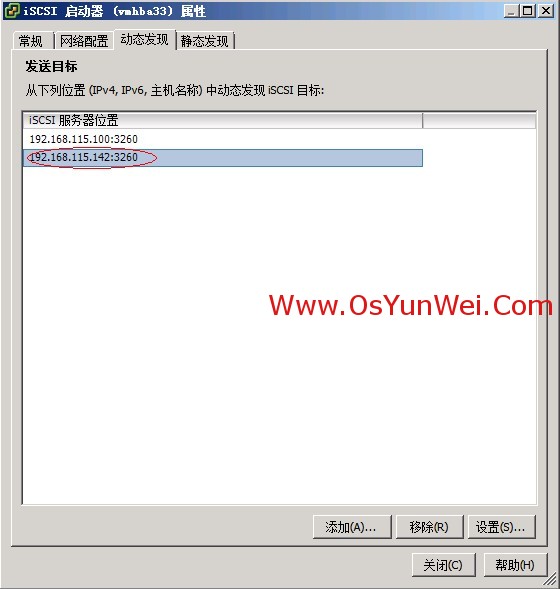

列表中可以看到FreeNAS的服务器地址

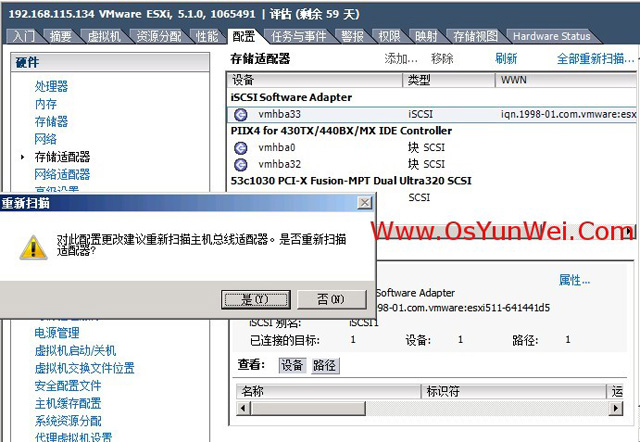

关闭,会出现下面的界面:

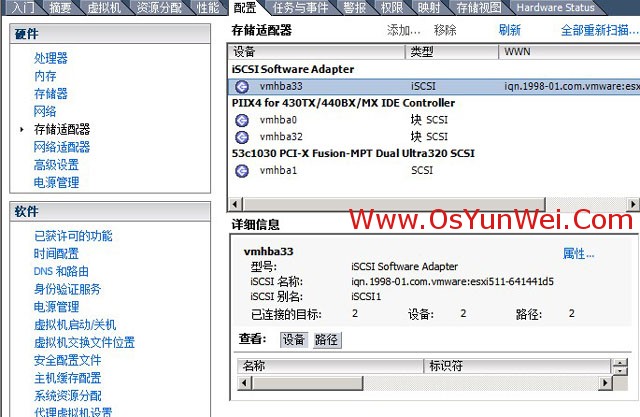

是,扫描完成之后会看到下面的界面:

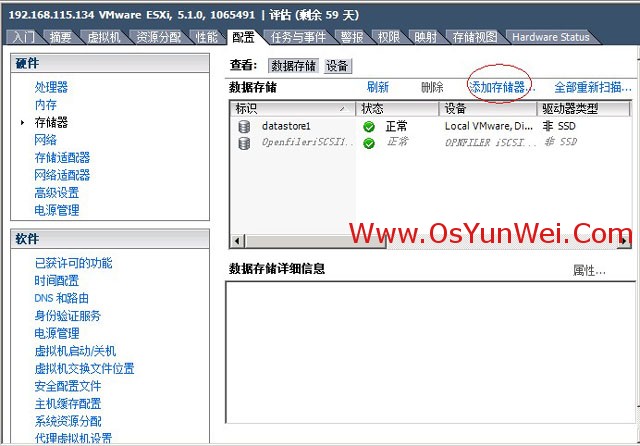

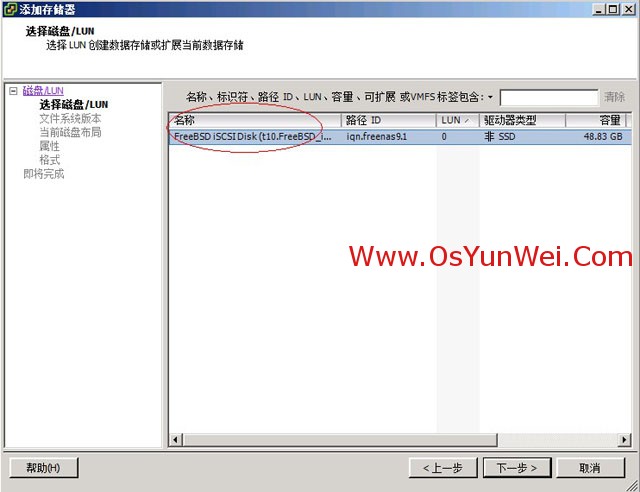

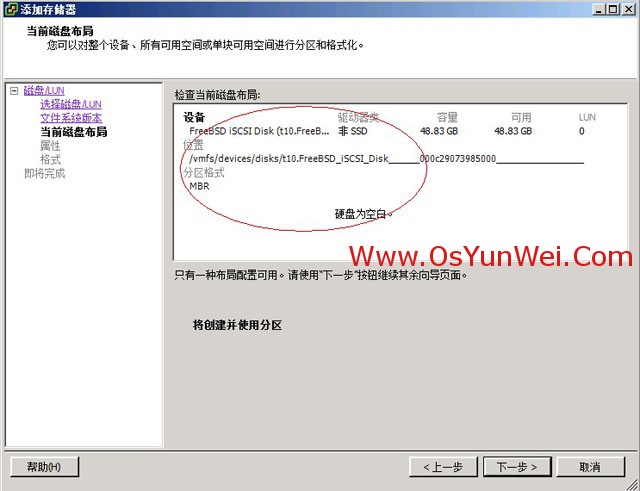

配置-存储器-添加存储器,出现下面的界面:

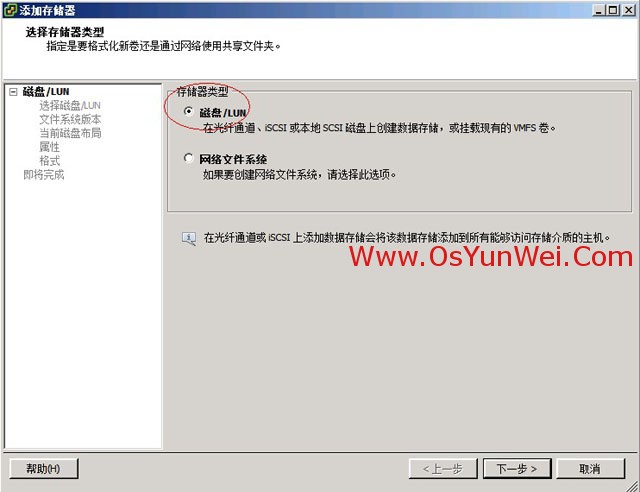

磁盘/LUM

下一步

下一步

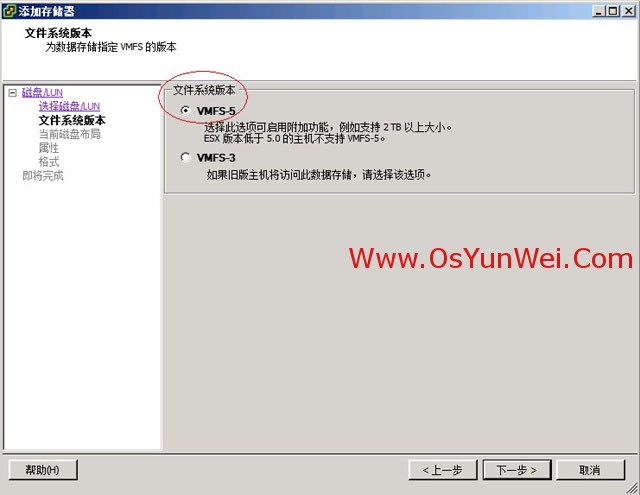

文件系统版本:VMFS-5

下一步

下一步

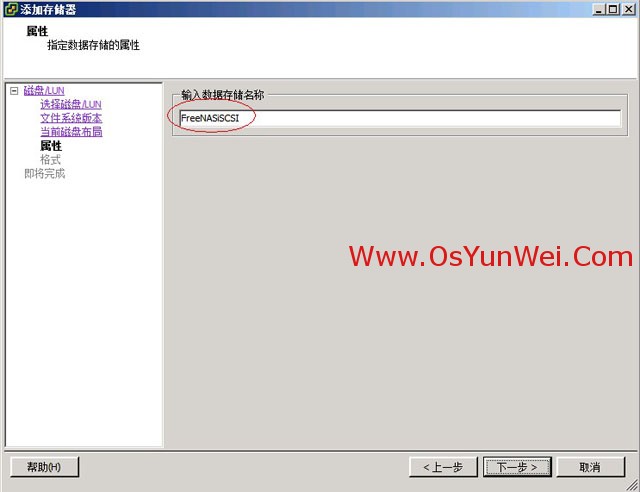

存储器名称:FreeNASiSCSI1

下一步

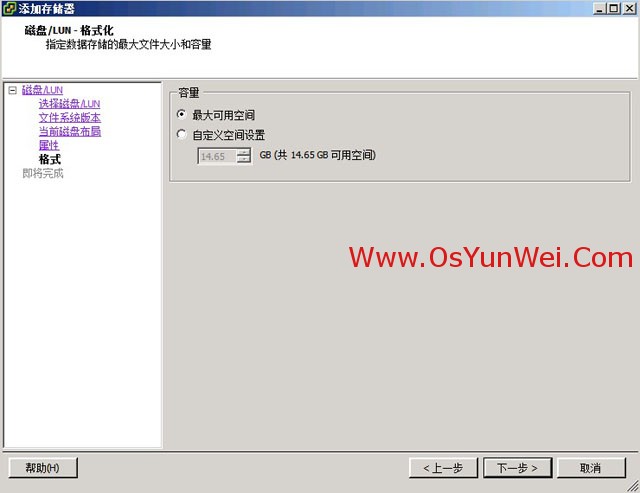

最大可用空间

下一步

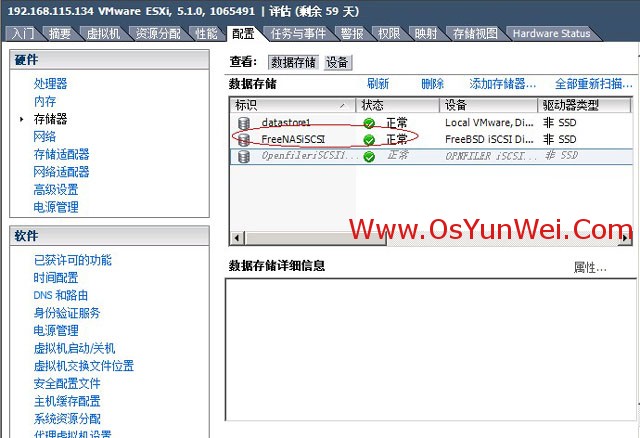

完成,如下图所示:

可以看到刚刚添加的数据存储FreeNASiSCSI1

根据上面的方法,可以在其他ESXI主机上添加iSCSI 共享存储

至此,使用FreeNAS构建ESXI网络共享存储iSCSI教程完成。
