使用Openfiler构建ESXI网络共享存储iSCSI
2013年08月29日 Openfiler 评论数 2 ⁄ 被围观 20,360次+

说明:

ESXI版本:ESXI 5.1

Openfiler版本:openfileresa-2.99.1

Openfiler服务器IP:192.168.115.100

Openfiler Web管理入口:http://192.168.115.100:446

管理员用户名:Openfiler

管理员密码:password

具体操作:

一、在Openfiler中创建可用于ESXI的网络存储iSCSI

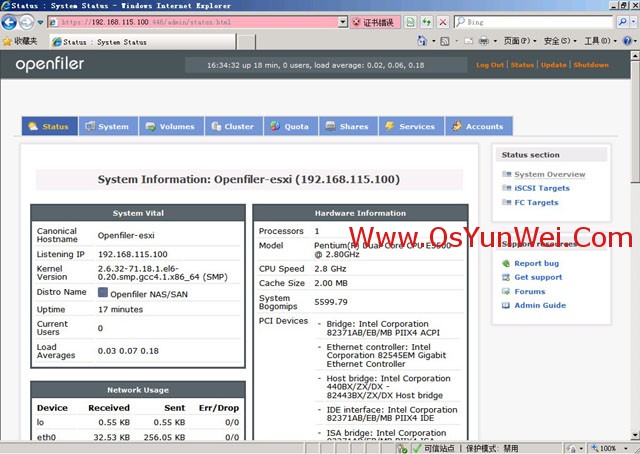

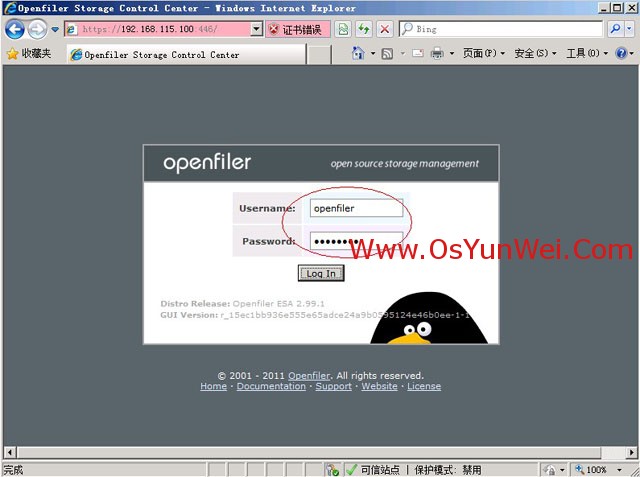

1、在客户端浏览器中打开http://192.168.115.100:446

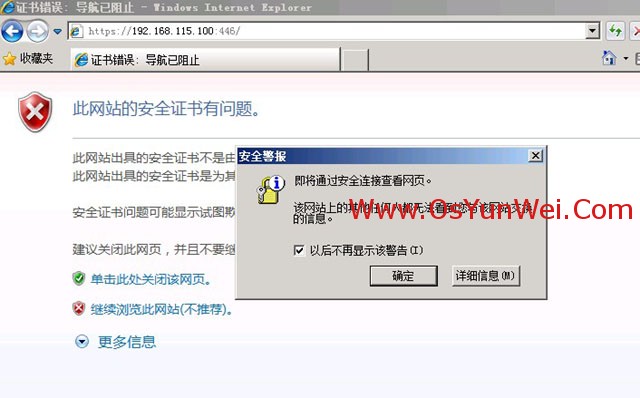

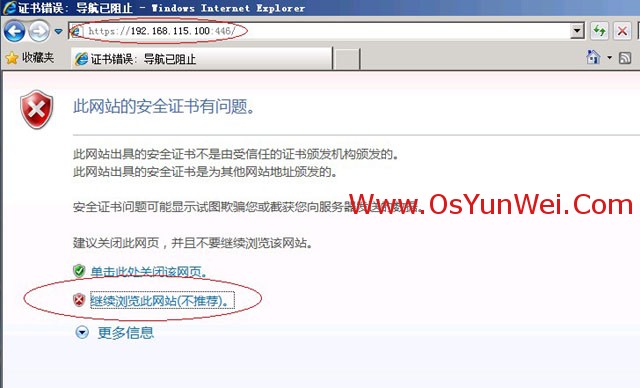

如下图所示:

继续浏览此网站

确定,出现下面的界面:

管理员用户名:Openfiler

管理员密码:password

Log In  登录

如下图所示:

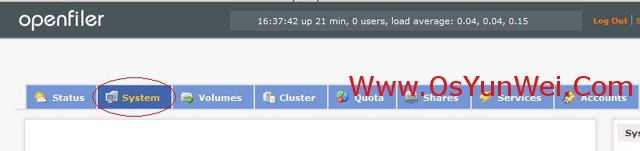

2、点System选项,如下图所示:

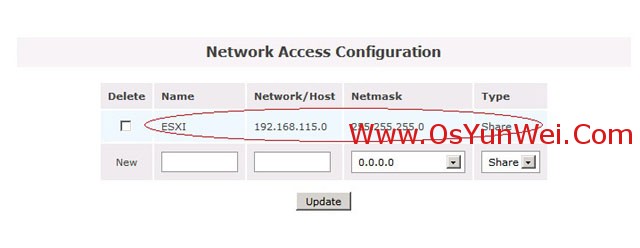

添加允许访问Openfiler服务器的IP地址

Name:ESXI   #描述

192.168.115.0  255.255.255.0  Share   #允许ESXI主机所在的IP段访问

根据自己的网络填写相应的IP地址

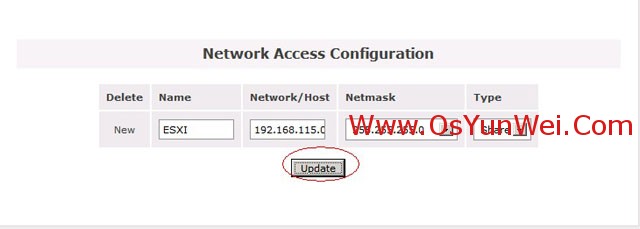

设置好之后点 Update

添加成功,如下图所示:

3、点Volumes

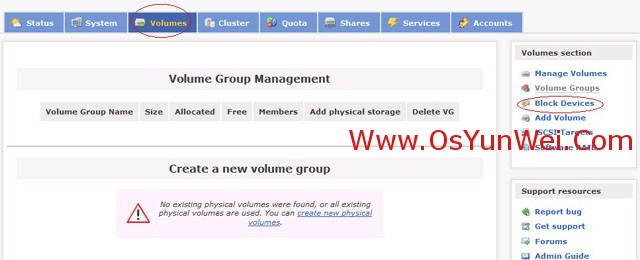

选择右侧的Block Device

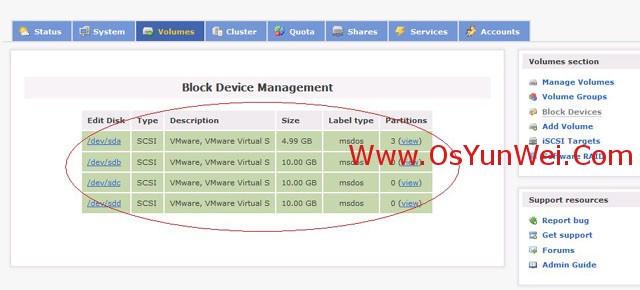

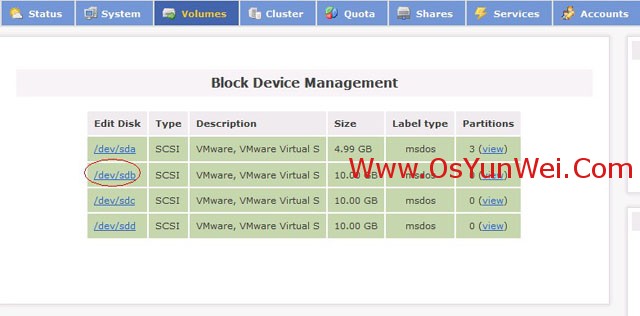

如下图所示:

相关术语操作说明:

Block Device:物理磁盘

Physical volume:物理磁盘分区,是组成volume group的单元

Volume group:卷组,由一个或多个物理磁盘分区(Physical volume)组成,是组成Logical Volume的单元

Logical volume:逻辑卷

RAID array member:用做RAID的一块单独“硬盘”

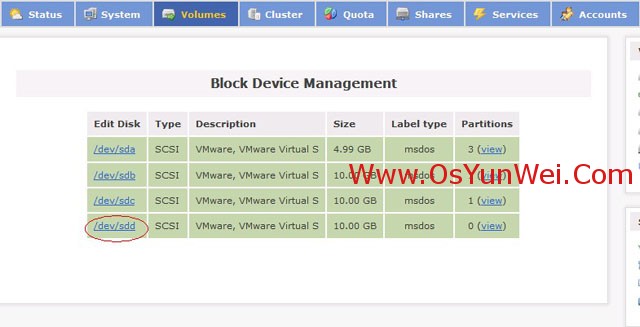

如图/dev/sda用来安装Openfiler系统

其他三块磁盘是用来做Raid5,分别在/dev/sdb、/dev/sdc、/dev/sdd上创建同样大小的RAID array member分区。

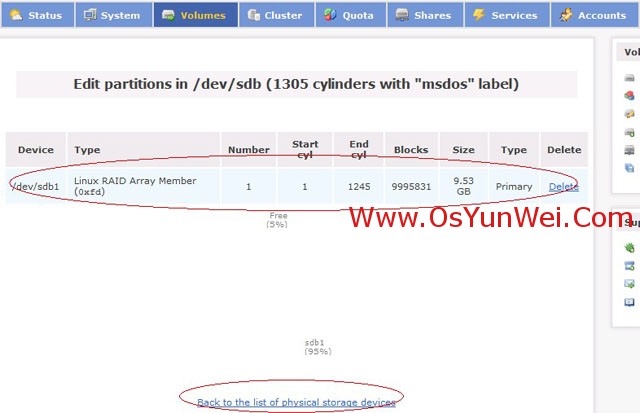

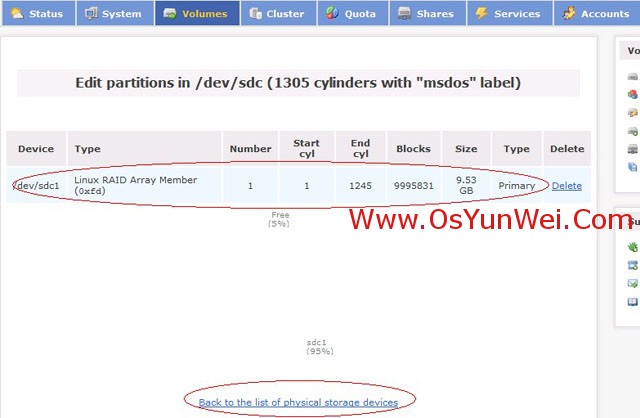

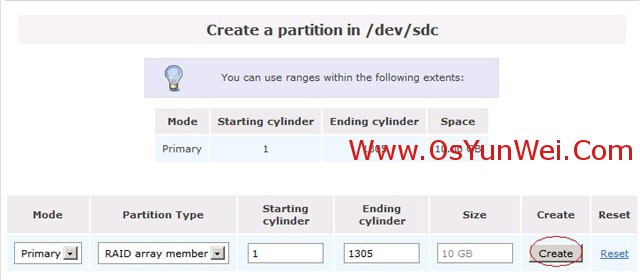

点击/dev/sdb 进入到磁盘编辑界面,如下图所示:

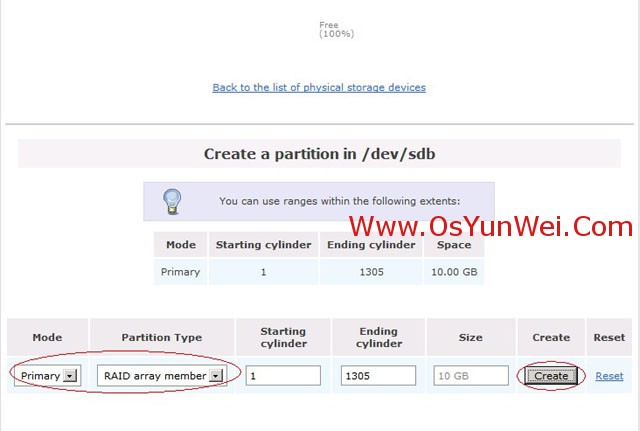

Partition Type:RAID array member

Ending cylinder:默认即可

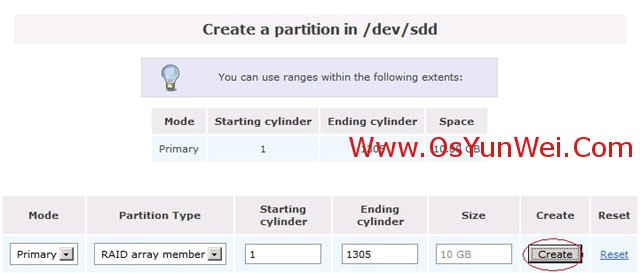

点Create 创建磁盘,如下图所示

点 Back to the list of  physical storage device返回磁盘列表

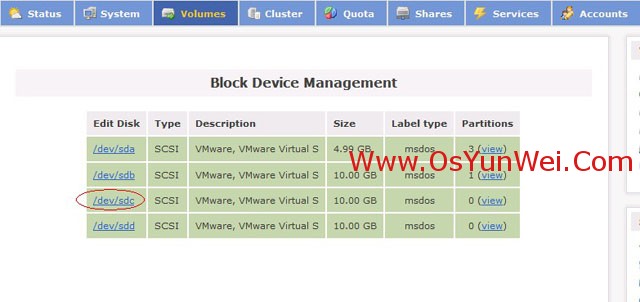

按照上面的操作方法,编辑其他两块硬盘,如下图所示:

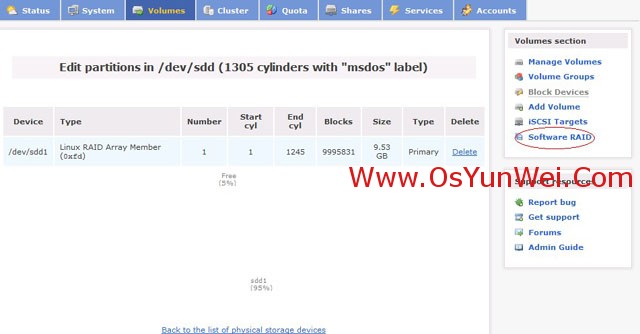

第三块磁盘/dev/sdd创建好之后,点右侧的Software RAID(软件RAID)

如下图所示:

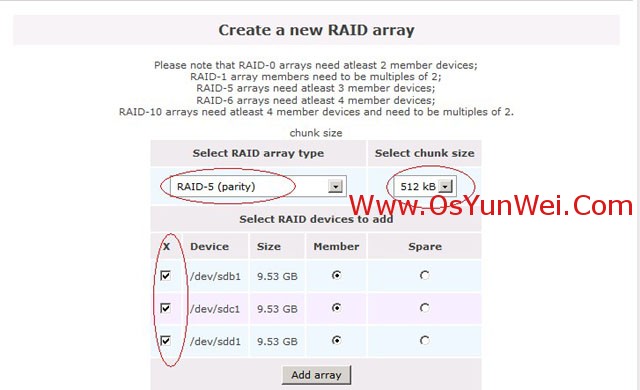

Raid类型:Raid-5(partiy)

chunk size:512KB

勾选刚创建的三块磁盘,点击Add array,Raid创建完成

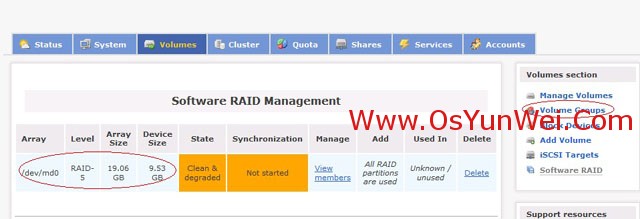

如下图所示:

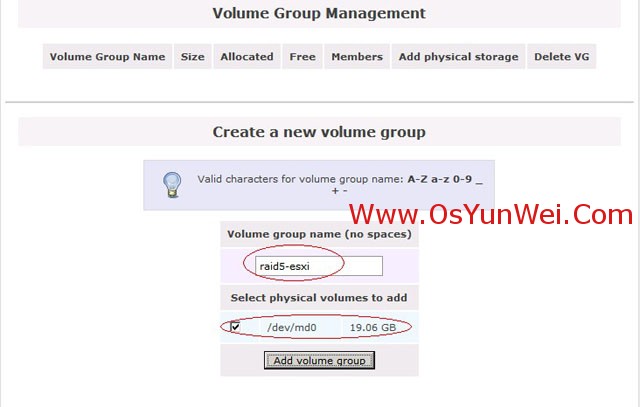

4、点右侧的Volume group,创建卷组,如下图所示:

volume group:raid5-esxi

勾选刚创建的RAID设备/dev/mdo

点Add volume group创建

如下图所示:

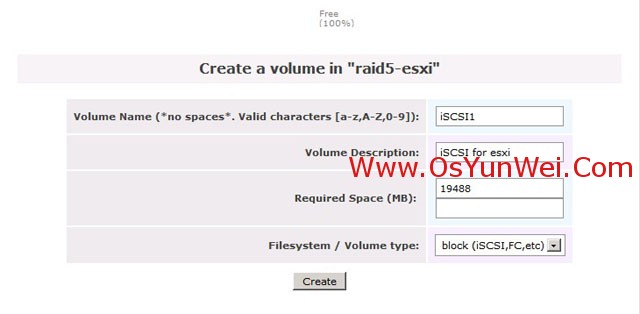

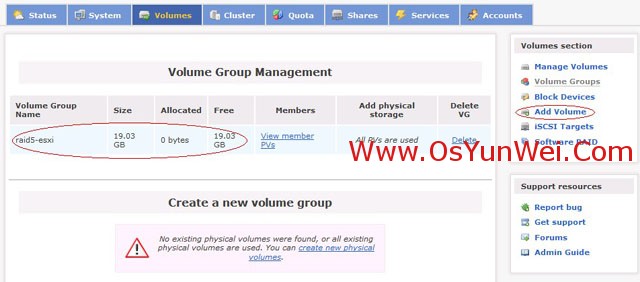

5、点右侧的Add Volume,创建逻辑卷,如下图所示:

名称:iSCSI1

描述:iSCSI for esxi

大小:19488 #全部大小

点Create创建

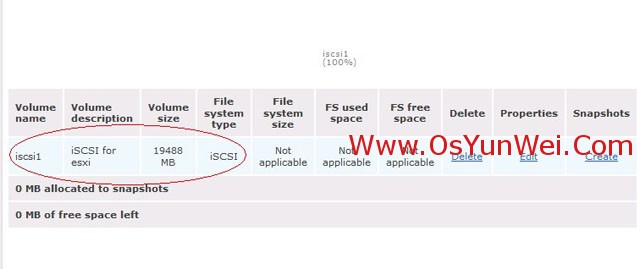

如下图所示:

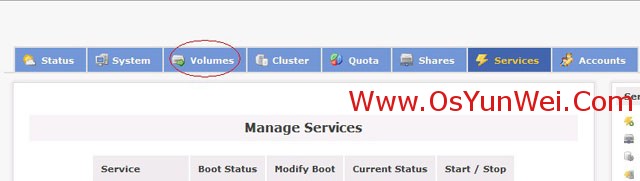

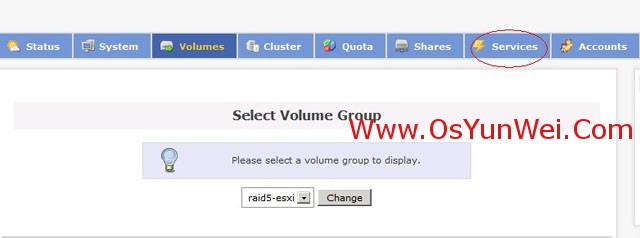

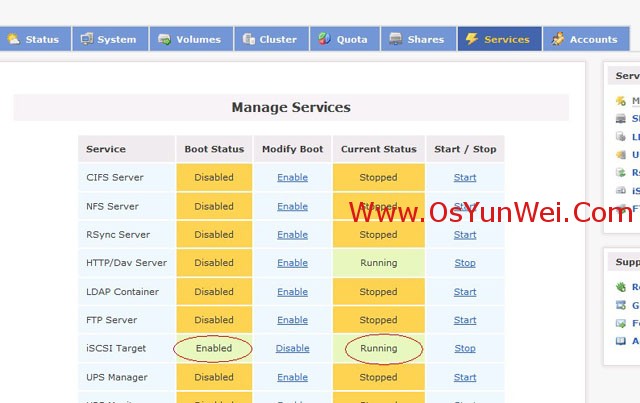

6、点Services,开启iSCSI Target服务

如下图所示:

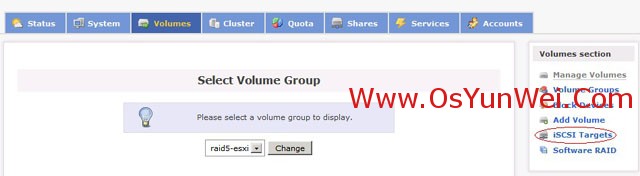

7、点Volumes,在点击右侧的iSCSI Targets,如下图所示:

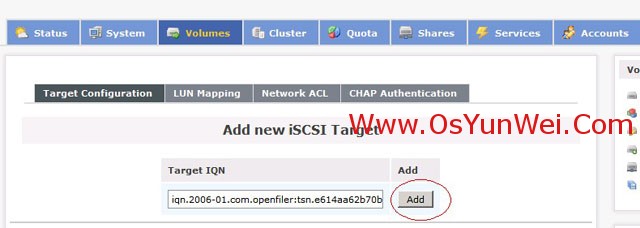

Add添加,在点LUM Mappling如下图所示:

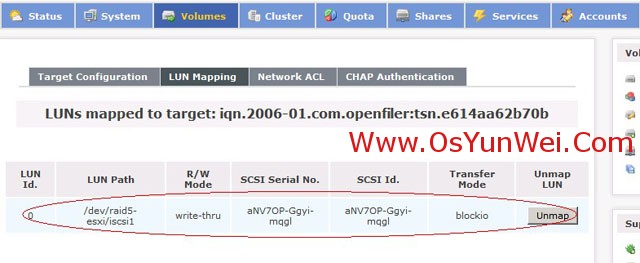

默认,点Map 挂载,如下图所示:

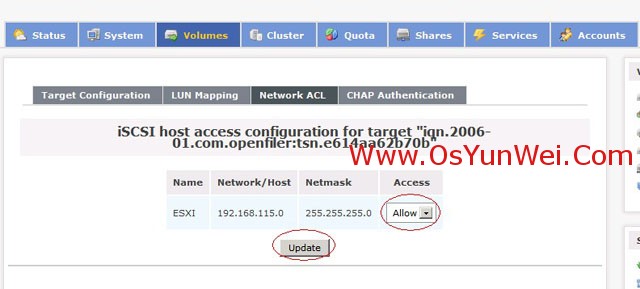

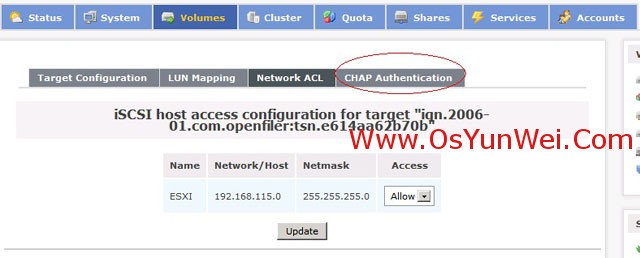

8、点Network ACL,将默认禁止访问改成允许访问Allow,点Update更新

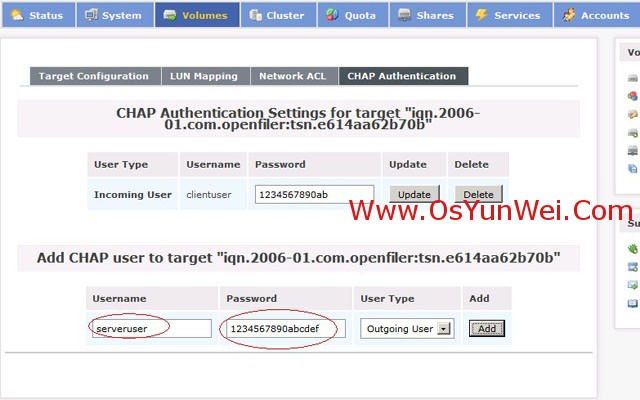

9、点CHAP Authentication,添加可以访问此Volume的用户

注意:在配置CHAP Authentication时,有两组用户模式,Incoming/Outgoing

可以实现iSCSI服务端与客户端双重认证

Incoming:服务端提供给客户端的认证

Outgoing:客户端给服务端的认证

使用双重认证时,这两种模式的用户密码不能相同,

密码:大于等于12位,小于等于16位,否则验证失败

这里使用双重认证:

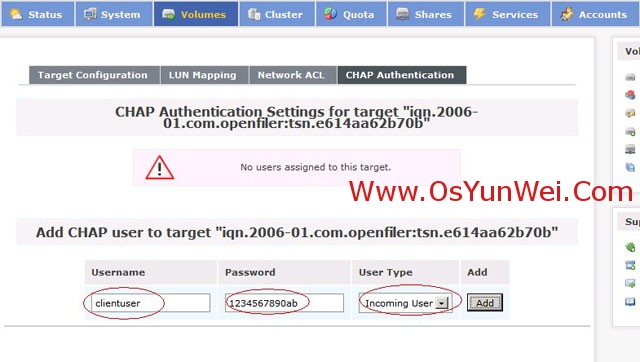

用户:clientuser  密码:1234567890ab 模式:Incoming  Add添加

用户:serveruser  密码:1234567890abcdef 模式:Outgoing  Add添加

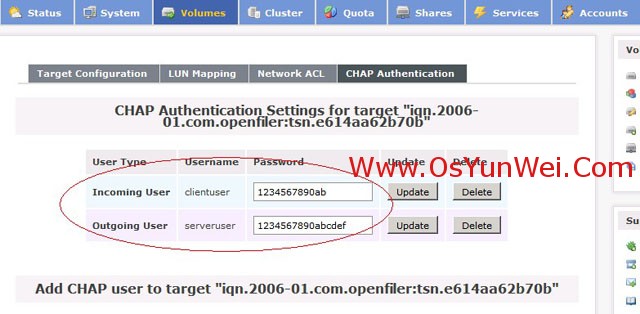

添加完成之后,如下图所示:

10、修改Openfiler Web访问登录密码,保证系统安全

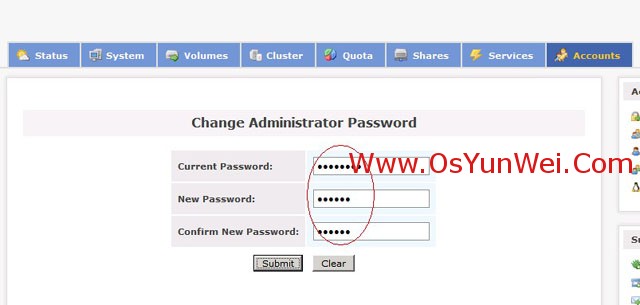

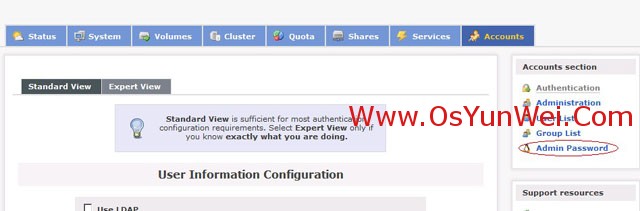

点Accouts,再点右侧的Admin Password

填写原密码

输入2次新密码

点Submit提交, 密码修改成功。

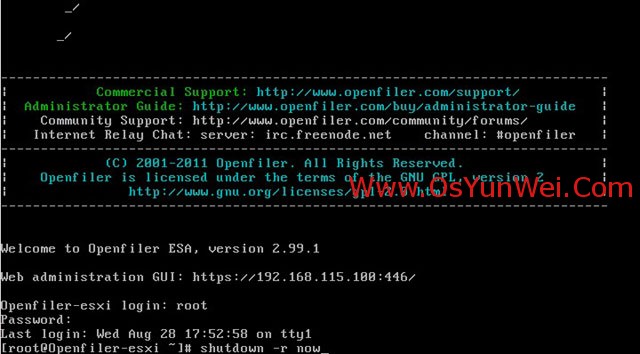

11、Openfiler设置完成,重启服务器,进入Openfiler服务器控制台

输入root 回车

输入root账户密码 回车

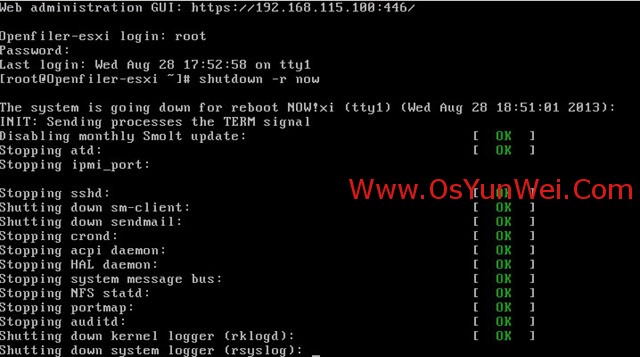

登录成功,输入shutdown - now 重启系统

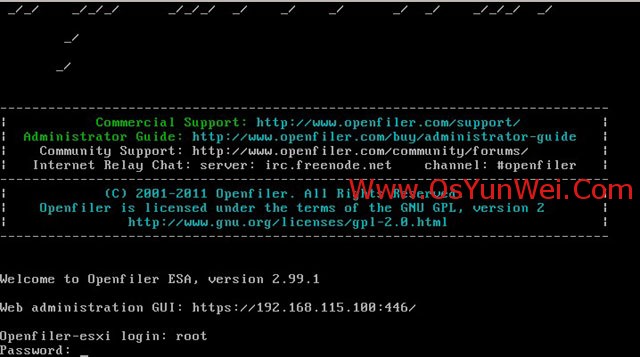

如下图所示:

系统正在重启中,等待完成!

二、在ESXI中添加Openfiler网络存储iSCSI

1、使用viClient客户端连接到vCenter服务器

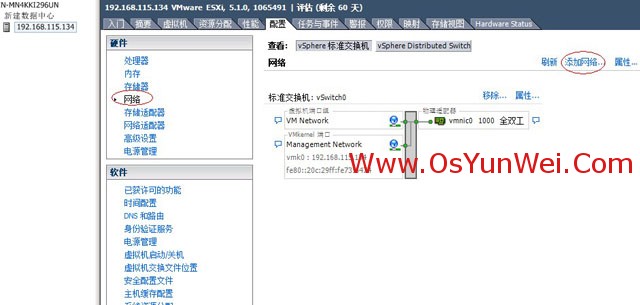

2、在vCenter中选择一个ESXI主机、选择配置,再选择左侧的网络,点右上角的添加网络,如下图所示:

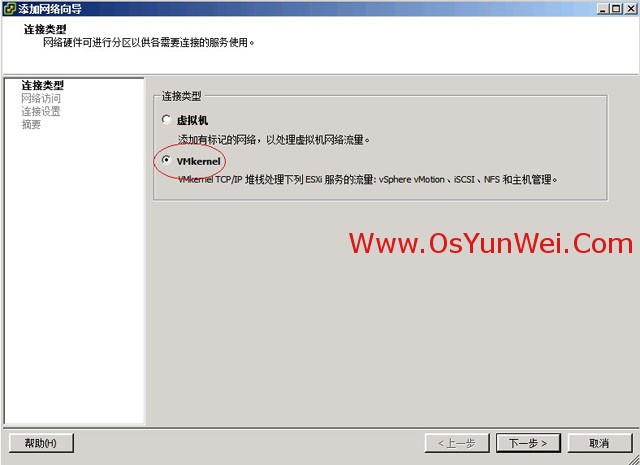

选择VMkernel下一步

选择VMkernel下一步

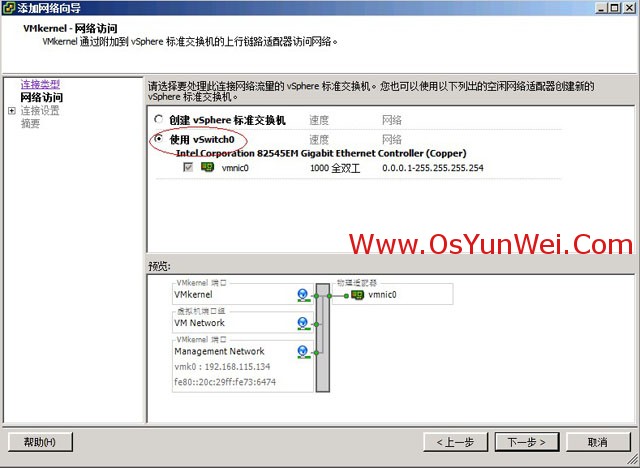

选择使用vSwith0标准交换机

下一步

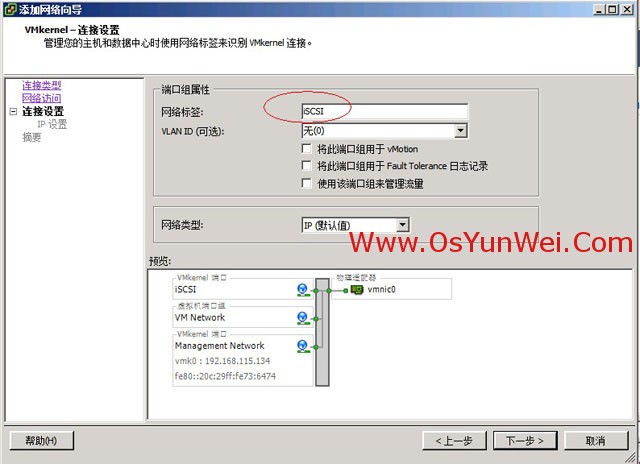

网络标签:iSCSI

其它默认

下一步

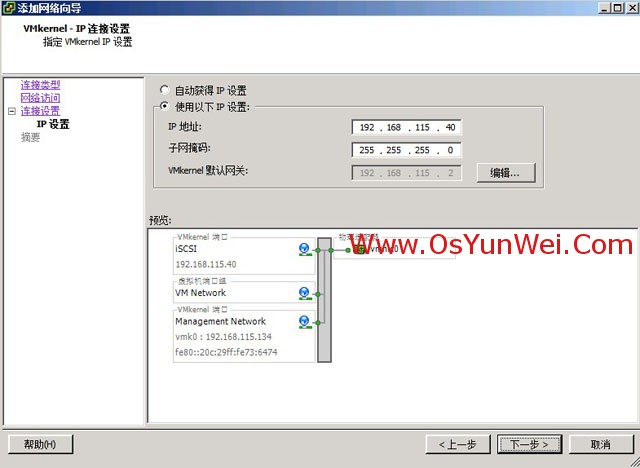

使用以下IP设置

注意:IP设置要与Openfiler主机在同一个网段

下一步

系统运维  www.osyunwei.com  温馨提醒:qihang01原创内容 版权所有,转载请注明出处及原文链接

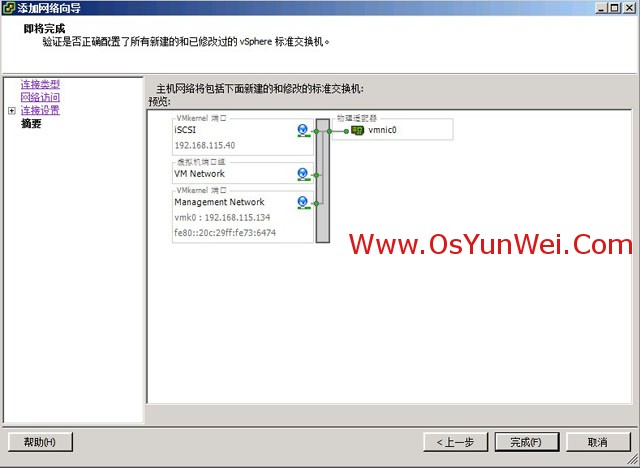

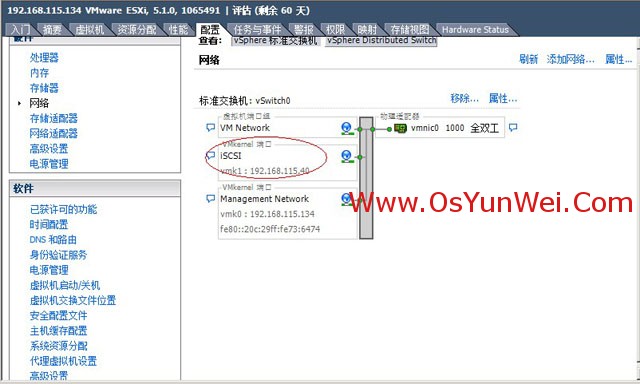

网络连接添加完成

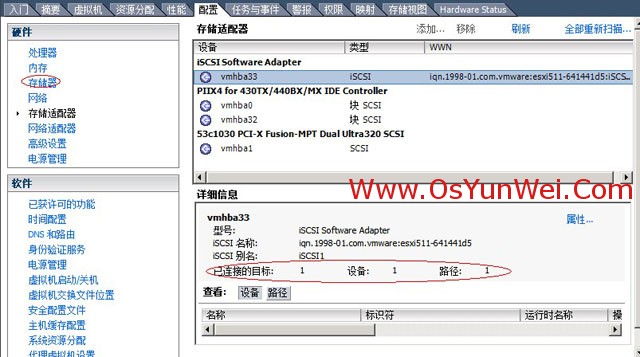

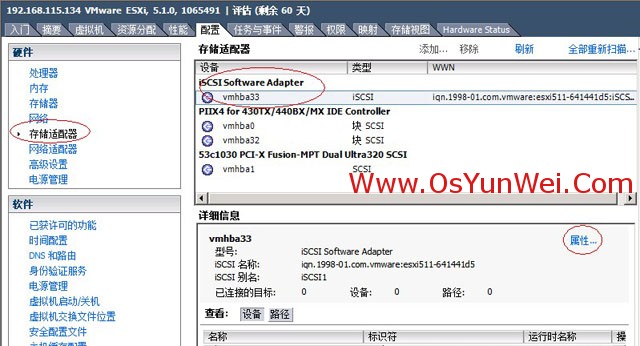

3、配置-存储适配器-iSCSI Software Adapter-属性

注意:如果没有iSCSI Software Adapter选项,请先点存储适配器右侧的添加按钮

根据提示添加一个iSCSI Software AdapterESXI5中默认没有)

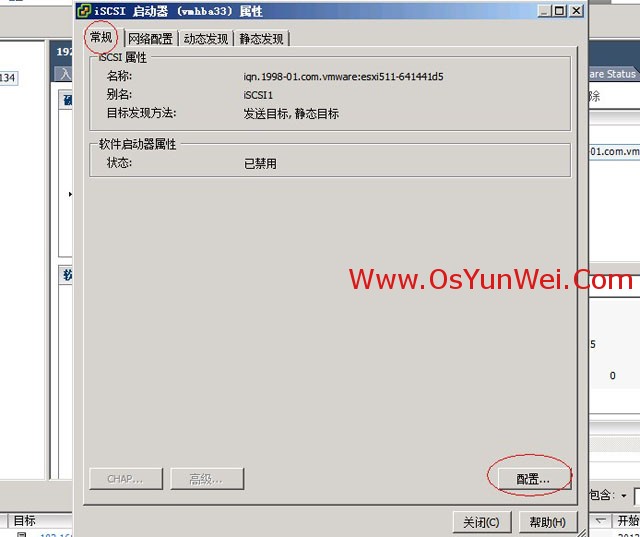

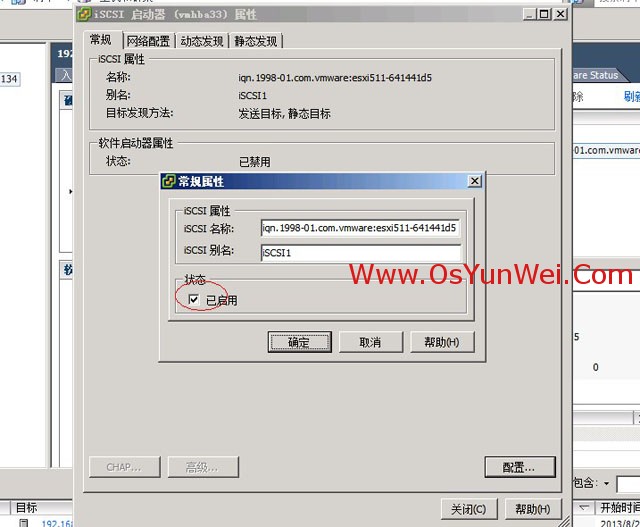

常规-配置

启用-确定

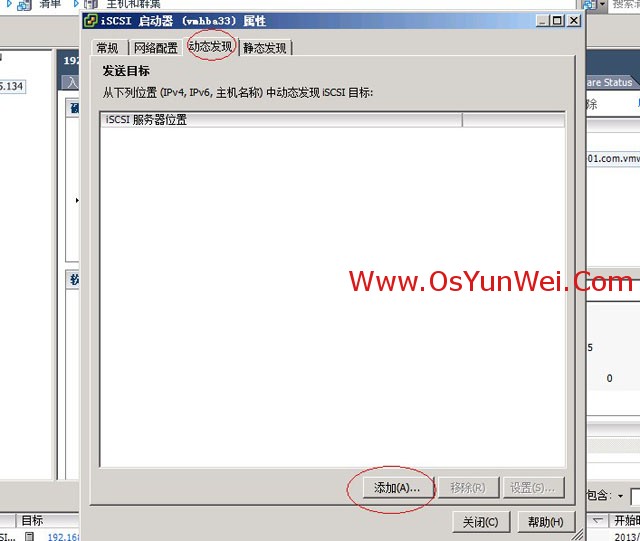

4、动态发现-添加,如下图所示:

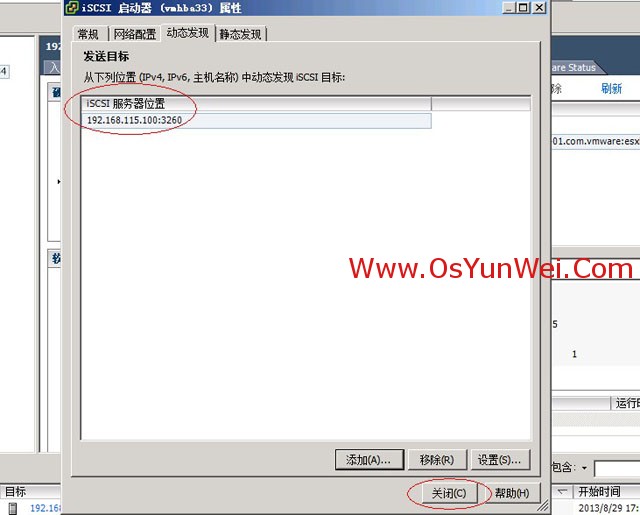

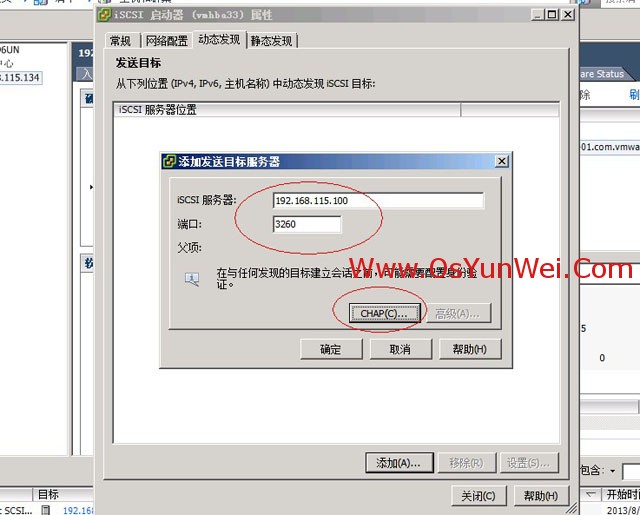

iSCSI服务器:192.168.115.100  #openfiler服务器地址

端口:3260  #默认

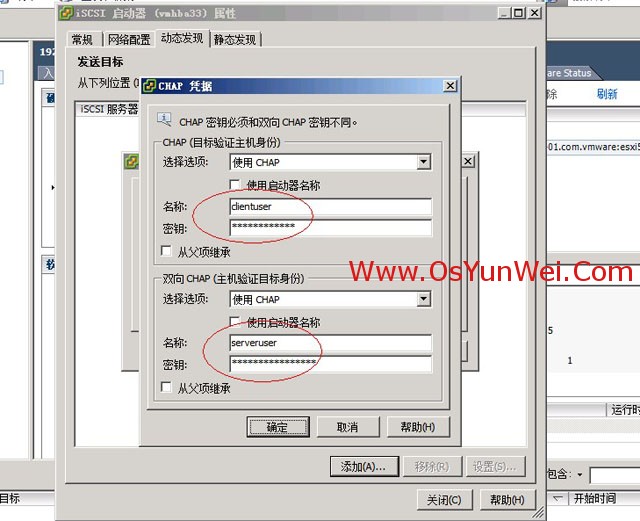

点CHAP 如下图所示:

使用CHAP

注意:

目标验证主机身份-服务端提供给客户端的认证 使用:clientuser用户

主机验证目标身份-客户端给服务端的认证 使用:serveruser用户

输入用户名称对应的密码

确定

关闭

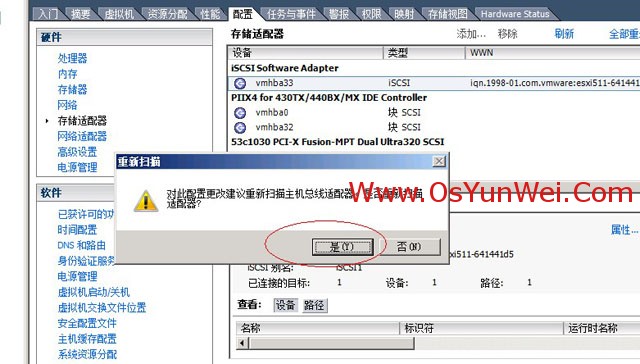

是,扫描完成之后会看到下面的界面:

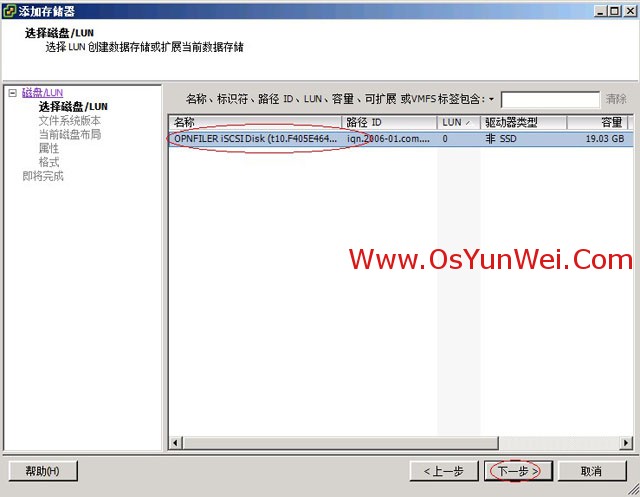

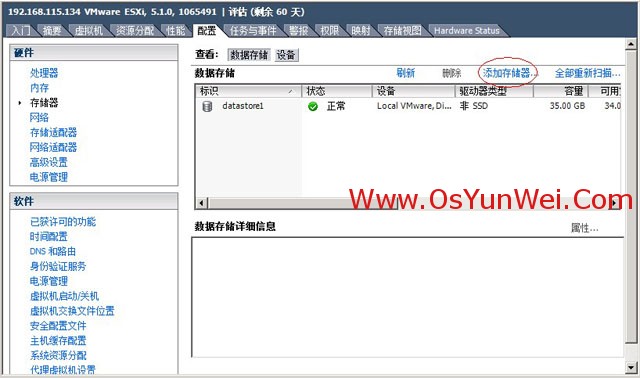

5、配置-存储器-添加存储器

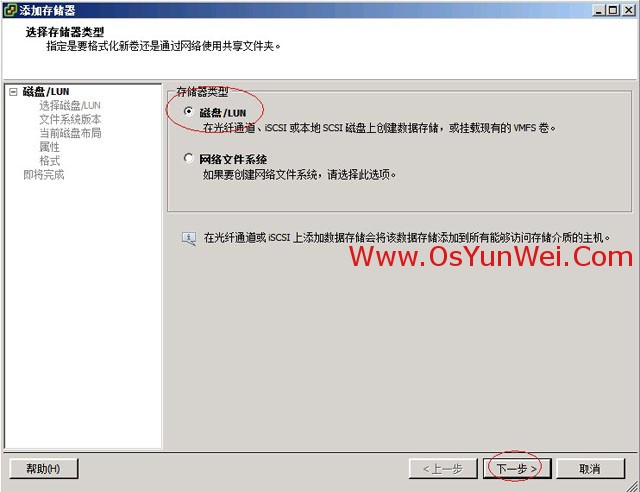

磁盘/LUM

下一步

系统运维  www.osyunwei.com  温馨提醒:qihang01原创内容 版权所有,转载请注明出处及原文链接

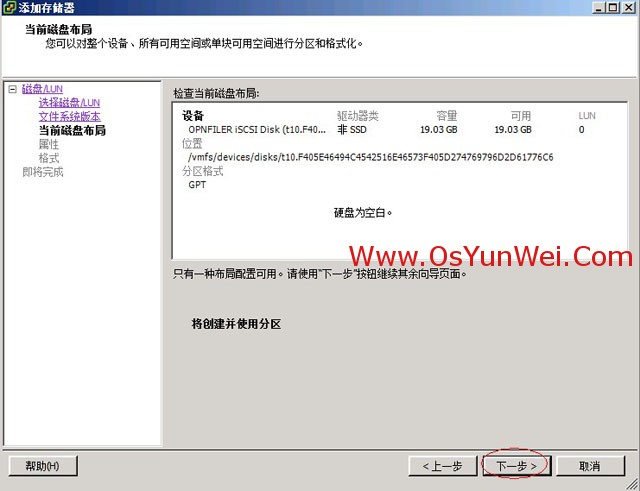

下一步

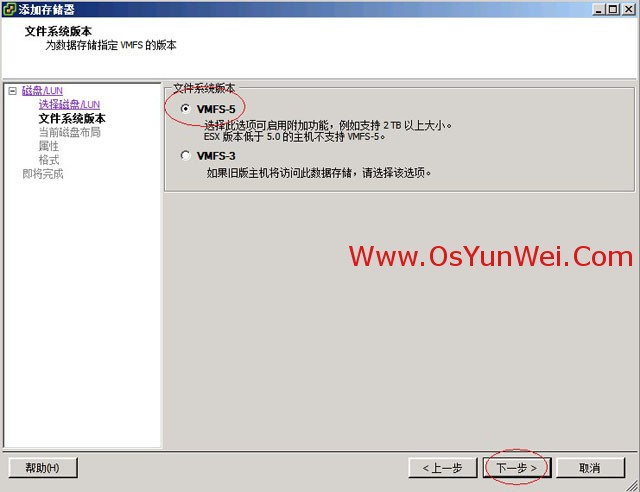

文件系统版本:VMFS-5

下一步

下一步

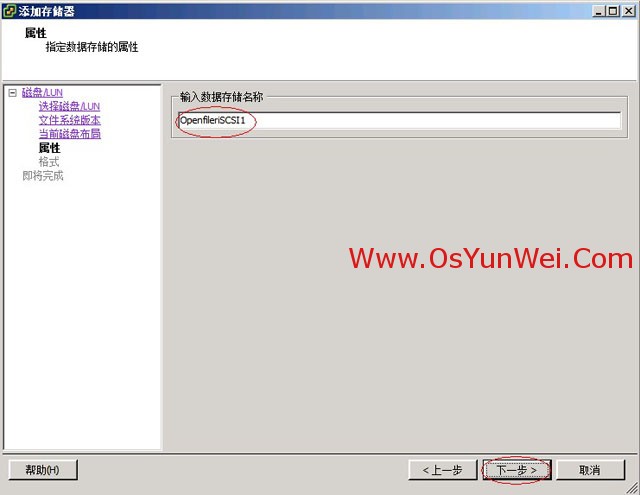

存储器名称:OpenfileriSCSI1

下一步

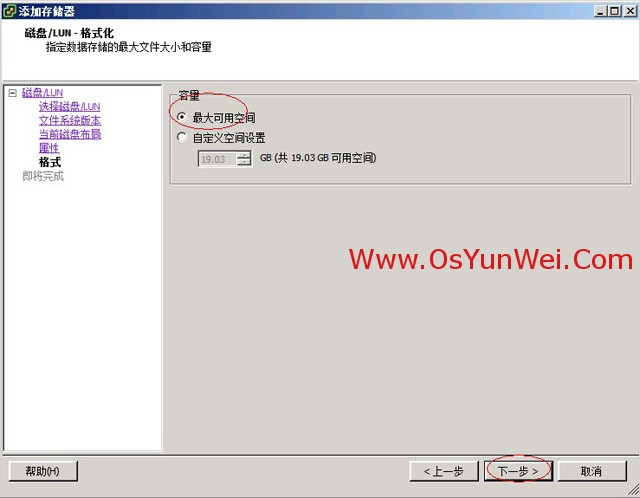

最大可用空间

下一步

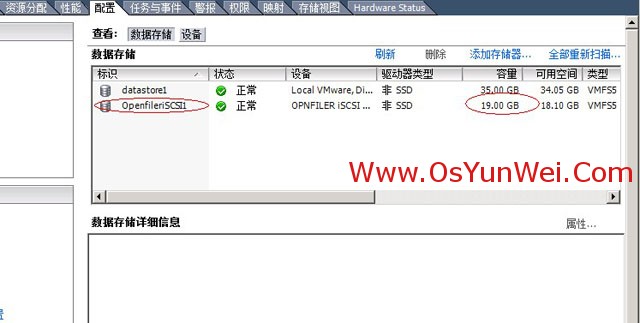

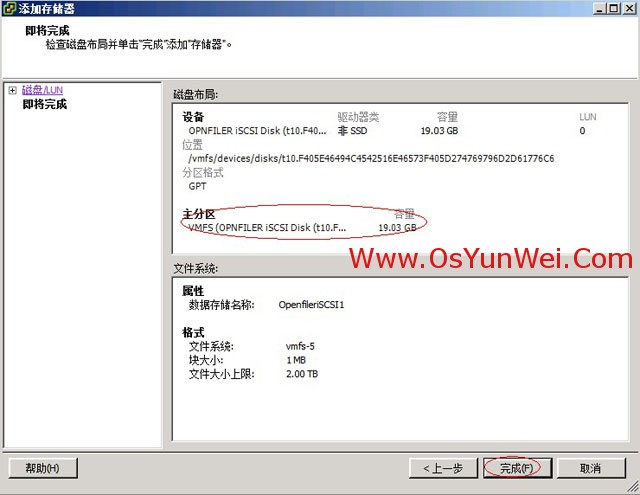

完成,如下图所示:

可以看到刚刚添加的数据存储OpenfileriSCSI1

根据上面的方法,可以在其他ESXI主机上添加iSCSI 共享存储

至此,使用Openfiler构建ESXI网络共享存储iSCSI教程完成。
