RouterOS 3.30软路由ADSL拨号上网设置
2012年05月24日 RouterOS 暂无评论 ⁄ 被围观 24,075次+

说明:

RouterOS版本:RouterOS 3.30

网卡1(ether1):接外网ADSL拨号

拨号用户名:osyunwei

密码:123456

网卡2(ether2):接内网

IP:192.168.177.254(内网网关地址)

子网掩码:255.255.255.0

实现目的:局域网客户机通过RouterOS软路由能够上网

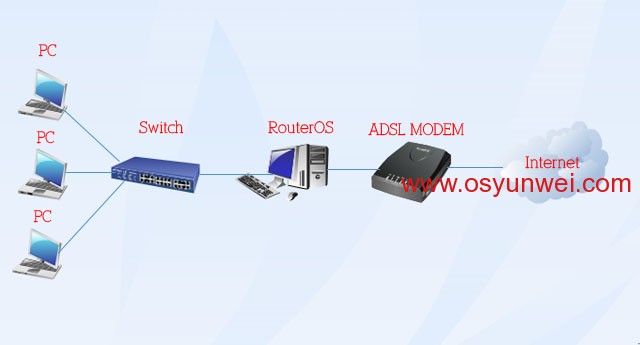

附:网络拓扑图

系统运维 www.osyunwei.com 温馨提醒:qihang01原创内容©版权所有,转载请注明出处及原文链接

RouterOS路由器管理工具winbox下载地址:http://download2.mikrotik.com/winbox.exe

RouterOS 3.30软路由安装图解教程:http://www.osyunwei.com/archives/4000.html

以下操作在登录RouterOS控制台后进行

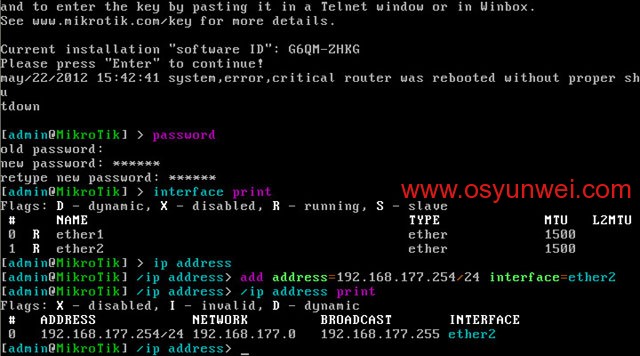

一、设置RouterOS登录密码

备注:默认安装之后,登录账户:admin密码为空

下面设置admin的登录密码为:123456

password

old password:

new password:123456  #输入密码

retype new password:123456  #再次输入密码

密码设置完成

二、配置网卡IP地址

interface print  #显示可用的网卡信息

会出现ether1  ether2等网卡信息

这里ether1代表网卡1,我们用来连接外网ADSL拨号

ether2代表网卡2,用来连接内网

ip address #设置网卡接口IP地址

add address=192.168.177.254/24  interface=ether2  #设置内网地址

/ip address print  #查看接口地址

系统运维 www.osyunwei.com 温馨提醒:qihang01原创内容©版权所有,转载请注明出处及原文链接

三、使用winbox登录RouterOS

设置局域网客户机

IP:192.168.177.1(最后一位:1-253,除过254都可以)

子网掩码:255.255.255.0

网关:192.168.177.254

DNS不设置

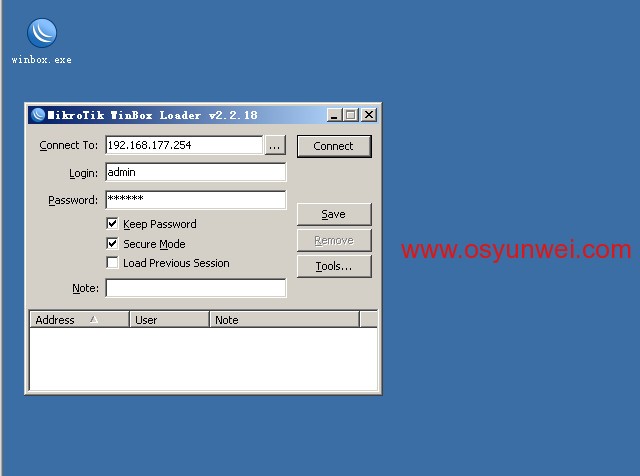

设置完成之后,打开winbox

Connetct To(连接到):192.168.177.254

Login(登录名):admin

Password(密码):123456

勾选Keep Password(保存密码)

勾选Secure Mode(安全模式)

Load Previous Session(读取以前的会话):由于我们是第一次登录,所以不勾选

Note(注释):可以默认,也可以自己填写

设置好之后,点Connect(连接)

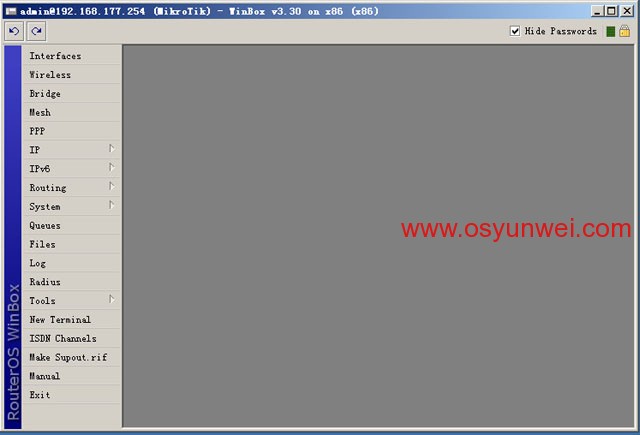

进入RouterOS控制界面

以下操作在winbox中进行

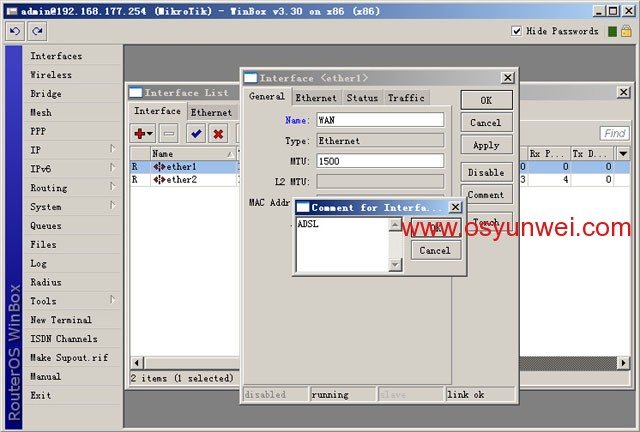

四、修改网卡接口名字

Interfaces

双击打开ether1-General

Name:WAN

点Comment(备注)

ADSL

OK

Apply-OK

系统运维 www.osyunwei.com 温馨提醒:qihang01原创内容©版权所有,转载请注明出处及原文链接

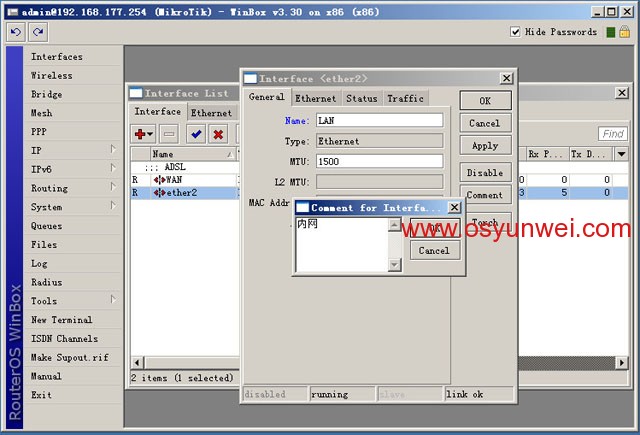

同样的方法修改ether2为LAN,备注为内网

五、设置外网ADSL拨号

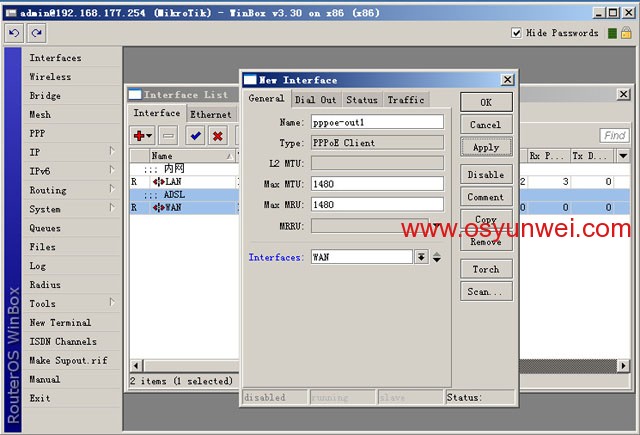

Interfaces-选中WAN,点左上角的+号,选择PPPoE Client

切换到General

Interface:WAN

其他选项默认即可

OK

Apply-OK

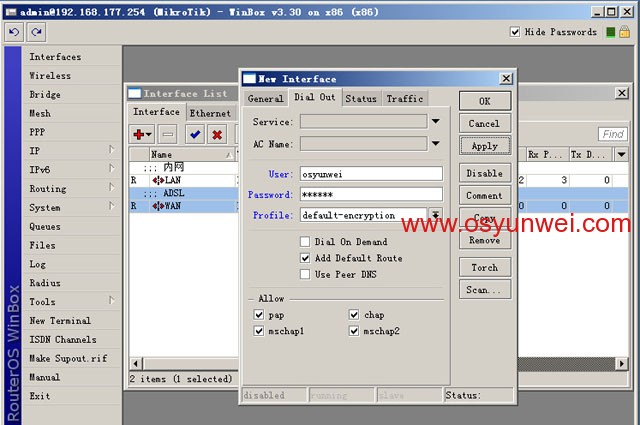

切换到Dial Out

User:osyunwei

Password:123456

Profile:default-encryption  (备注:这里一定要选择正确,否则拨号失败,这个选项的意思是选择拨号加密方式)

其他的默认即可

OK

Apply-OK

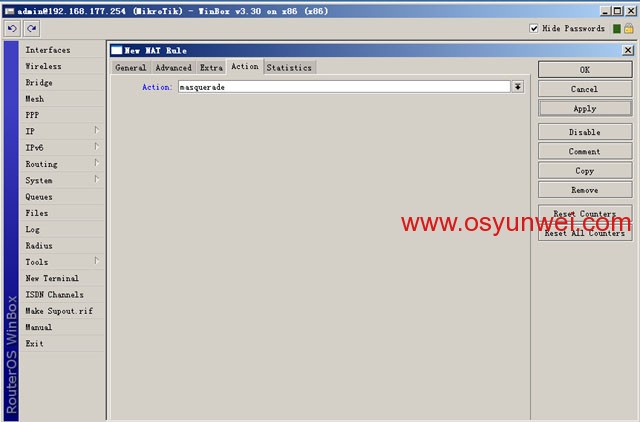

六、设置防火墙NAT规则

IP-Firewall-NAT

点左上角的+号,切换到Action

Action:masquerade

最后,Aply-OK

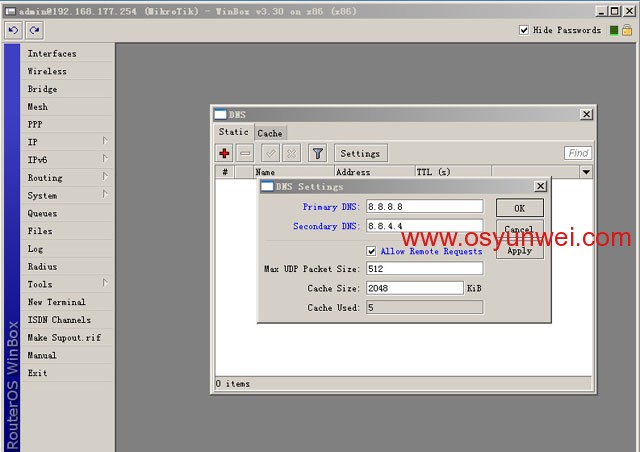

七、设置DNS服务器

IP-DNS

点Settings

设置两个DNS

8.8.8.8

8.8.4.4

如下图所示

最后Apply-OK

八、设置DHCP服务器

IP-DHCP Server

切换到DHCP

点Setup

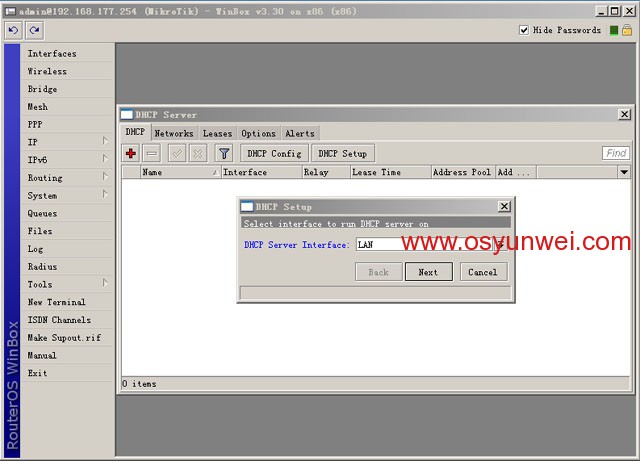

DHCP Server Interface:LAN

Next

DHCP Address Space:192.168.177.0/24

Next

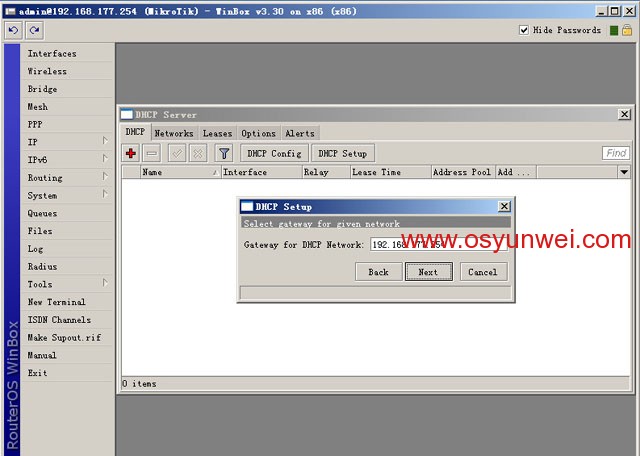

Gateway for DHCP Network:192.168.177.254

Next

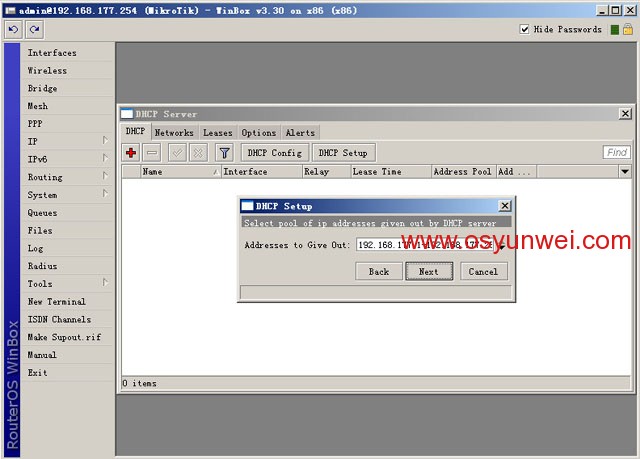

DHCP可分配的IP地址如下

192.168.177.1-192.168.177.253

默认Next

系统运维 www.osyunwei.com 温馨提醒:qihang01原创内容©版权所有,转载请注明出处及原文链接

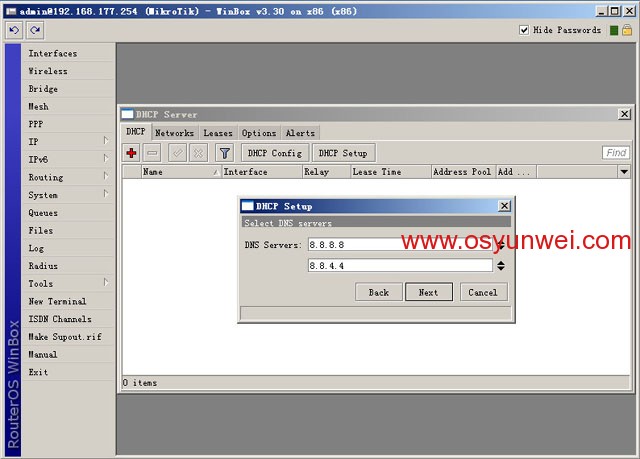

DNS Servers:8.8.8.8

Next

DHCP租约时间,默认即可

Next

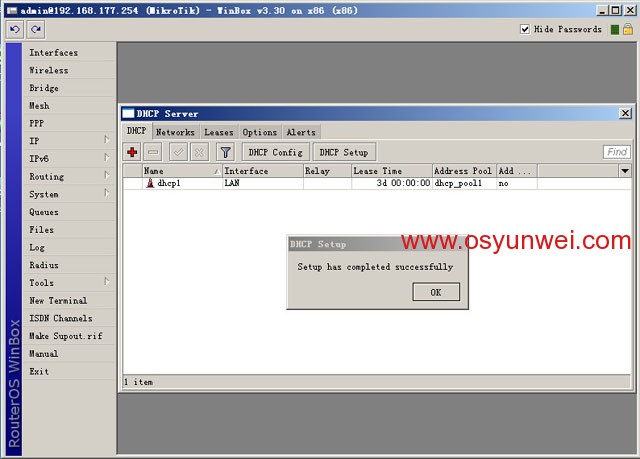

点OK设置完成

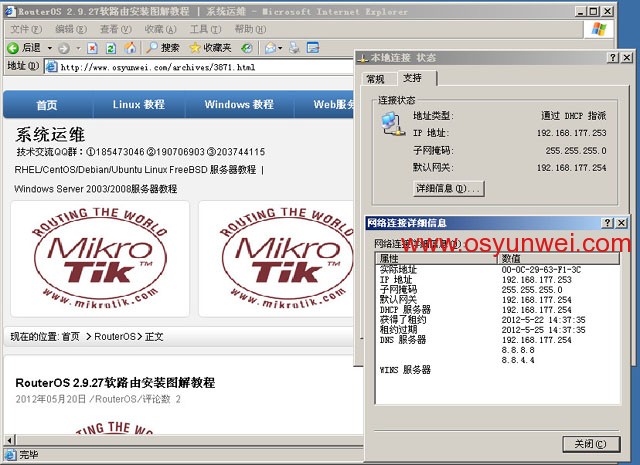

测试:

局域网内客户机IP地址设置为自动获得

打开网页,能够上网,配置成功

至此,RouterOS 3.30软路由ADSL拨号上网设置完成
