Zabbix监控交换机设置
2014年10月14日 Zabbix 暂无评论 ⁄ 被围观 20,727次+

说明:

Zabbix监控服务端已经配置完成,现在要使用Zabbix对交换机进行监控。

具体操作:

以下操作在被监控的交换机上进行,这里以Cisco交换机为例。

一、登录到Cisco交换机,开启snmp服务

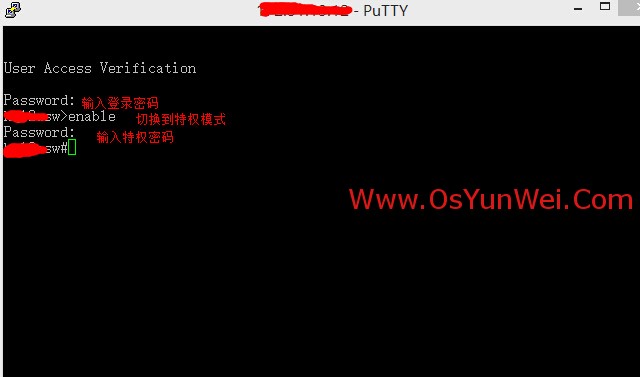

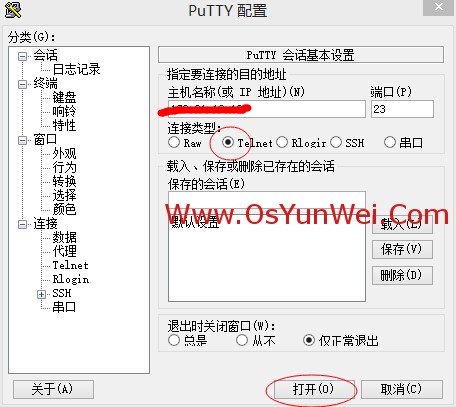

注意:使用telnet或者仿真终端登录到交换机特权配置模式

enable #切换到特权模式

configure terminal #进入全局配置模式

snmp-server community public ro #打开交换机snmp服务,设置团体名称为public,只读

snmp-server community cisco rw #打开交换机snmp服务,设置团体名称为cisco,读写

snmp-server enable traps #启用snmp陷阱

exit #退出全局配置模式

show run #查看当前配置信息

exit #退出特权模式

二、使用Getif查看交换机端口信息

下载Getif:http://www.wtcs.org/snmp4tpc/FILES/Tools/SNMP/getif/getif-2.3.1.zip

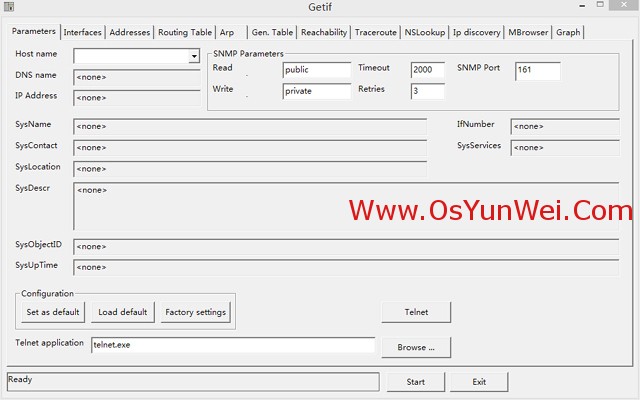

安装完成之后,打开软件

注意:Windows 7/8/8.1系统需要单击右键,选择以管理员身份运行,否则软件打开失败!

Host name:交换机ip地址

Read:public

其他默认

点Start

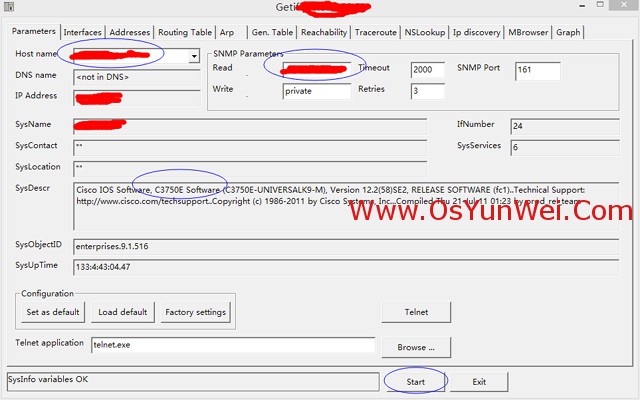

连接成功后如下图所示:

系统运维 www.osyunwei.com 温馨提醒:qihang01原创内容©版权所有,转载请注明出处及原文链

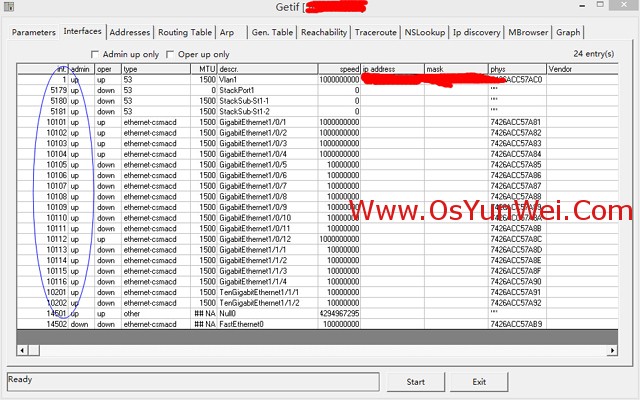

切换到interface选项卡,点Start连接后查看交换机所有的端口信息,并记录下来,如下图所示:

切换到MBrowser选项卡

选择iso->org->dod->internet->mgmt->mib-2->interface->ifTable->ifEntry->ifInOctets

点Start

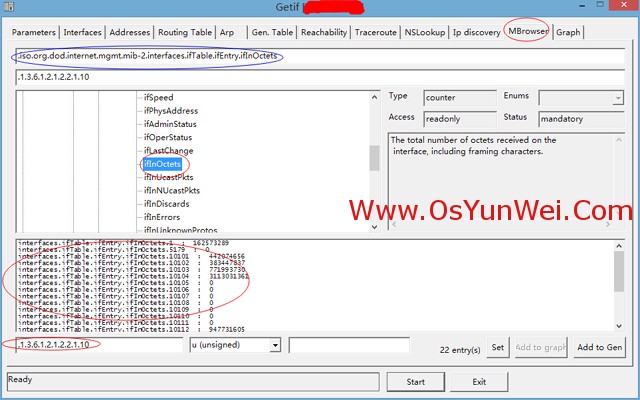

连接成功后如下图所示:

注意:

ifInOctets #交换机端口进流量

ifOutOctets #交换机端口出流量

查看交换机端口出流量:

iso->org->dod->internet->mgmt->mib-2->interface->ifTable->ifEntry->ifOutOctets

interfaces.ifTable.ifEntry.ifInOctets.1对应交换机的Vlan1接口,其OID值为:1.3.6.1.2.1.2.2.1.10.1

interfaces.ifTable.ifEntry.ifInOctets.5179对应交换机的StackPort1接口,其OID值为:1.3.6.1.2.1.2.2.1.10.5179

interfaces.ifTable.ifEntry.ifInOctets.10101对应交换机的GigabitEthernet1/0/1接口,其OID值为:1.3.6.1.2.1.2.2.1.10.10101

以此类推

根据在interface选项卡中的int值,查看当前交换机该端口的OID值,然后在Zabbix中使用OID值对交换机端口进行监控。

这里列出了Cisco几款交换机的端口和OID值

1、C3750E端口

ifInOctets #进口流量 1.3.6.1.2.1.2.2.1.10.

ifOutOctets #出口流量 1.3.6.1.2.1.2.2.1.16.

1 Vlan1

5179 StackPort1

5180 StackSub-St1-1

5181 StackSub-St1-2

10101 GigabitEthernet1/0/1

10102 GigabitEthernet1/0/2

10103 GigabitEthernet1/0/3

10104 GigabitEthernet1/0/4

10105 GigabitEthernet1/0/5

10106 GigabitEthernet1/0/6

10107 GigabitEthernet1/0/7

10108 GigabitEthernet1/0/8

10109 GigabitEthernet1/0/9

10110 GigabitEthernet1/0/10

10111 GigabitEthernet1/0/11

10112 GigabitEthernet1/0/12

10113 GigabitEthernet1/1/1

10114 GigabitEthernet1/1/2

10115 GigabitEthernet1/1/3

10116 GigabitEthernet1/1/4

10201 TenGigabitEthernet1/1/1

10202 TenGigabitEthernet1/1/2

14501 Null0

14502 FastEthernet0

2、C2960S端口

ifInOctets #进口流量 1.3.6.1.2.1.2.2.1.10.

ifOutOctets #出口流量 1.3.6.1.2.1.2.2.1.16.

1 Vlan1

10101 GigabitEthernet0/1

10102 GigabitEthernet0/2

10103 GigabitEthernet0/3

10104 GigabitEthernet0/4

10105 GigabitEthernet0/5

10106 GigabitEthernet0/6

10107 GigabitEthernet0/7

10108 GigabitEthernet0/8

10109 GigabitEthernet0/9

10110 GigabitEthernet0/10

10111 GigabitEthernet0/11

10112 GigabitEthernet0/12

10113 GigabitEthernet0/13

10114 GigabitEthernet0/14

10115 GigabitEthernet0/15

10116 GigabitEthernet0/16

10117 GigabitEthernet0/17

10118 GigabitEthernet0/18

10119 GigabitEthernet0/19

10120 GigabitEthernet0/20

10121 GigabitEthernet0/21

10122 GigabitEthernet0/22

10123 GigabitEthernet0/23

10124 GigabitEthernet0/24

10125 GigabitEthernet0/25

10126 GigabitEthernet0/26

10127 GigabitEthernet0/27

10128 GigabitEthernet0/28

10129 GigabitEthernet0/29

10130 GigabitEthernet0/30

10131 GigabitEthernet0/31

10132 GigabitEthernet0/32

10133 GigabitEthernet0/33

10134 GigabitEthernet0/34

10135 GigabitEthernet0/35

10136 GigabitEthernet0/36

10137 GigabitEthernet0/37

10138 GigabitEthernet0/38

10139 GigabitEthernet0/39

10140 GigabitEthernet0/40

10141 GigabitEthernet0/41

10142 GigabitEthernet0/42

10143 GigabitEthernet0/43

10144 GigabitEthernet0/44

10145 GigabitEthernet0/45

10146 GigabitEthernet0/46

10147 GigabitEthernet0/47

10148 GigabitEthernet0/48

10149 GigabitEthernet0/49

10150 GigabitEthernet0/50

12001 Null0

12002 FastEthernet0

3、 C3560端口

ifInOctets #进口流量 1.3.6.1.2.1.2.2.1.10.

ifOutOctets #出口流量 1.3.6.1.2.1.2.2.1.16.

1 Vlan1

10101 GigabitEthernet0/1

10102 GigabitEthernet0/2

10103 GigabitEthernet0/3

10104 GigabitEthernet0/4

10105 GigabitEthernet0/5

10106 GigabitEthernet0/6

10107 GigabitEthernet0/7

10108 GigabitEthernet0/8

10109 GigabitEthernet0/9

10110 GigabitEthernet0/10

10111 GigabitEthernet0/11

10112 GigabitEthernet0/12

10113 GigabitEthernet0/13

10114 GigabitEthernet0/14

10115 GigabitEthernet0/15

10116 GigabitEthernet0/16

10117 GigabitEthernet0/17

10118 GigabitEthernet0/18

10119 GigabitEthernet0/19

10120 GigabitEthernet0/20

10121 GigabitEthernet0/21

10122 GigabitEthernet0/22

10123 GigabitEthernet0/23

10124 GigabitEthernet0/24

10125 GigabitEthernet0/25

10126 GigabitEthernet0/26

10127 GigabitEthernet0/27

10128 GigabitEthernet0/28

10129 GigabitEthernet0/29

10130 GigabitEthernet0/30

10131 GigabitEthernet0/31

10132 GigabitEthernet0/32

10133 GigabitEthernet0/33

10134 GigabitEthernet0/34

10135 GigabitEthernet0/35

10136 GigabitEthernet0/36

10137 GigabitEthernet0/37

10138 GigabitEthernet0/38

10139 GigabitEthernet0/39

10140 GigabitEthernet0/40

10141 GigabitEthernet0/41

10142 GigabitEthernet0/42

10143 GigabitEthernet0/43

10144 GigabitEthernet0/44

10145 GigabitEthernet0/45

10146 GigabitEthernet0/46

10147 GigabitEthernet0/47

10148 GigabitEthernet0/48

10149 GigabitEthernet0/49

10150 GigabitEthernet0/50

10151 GigabitEthernet0/51

10152 GigabitEthernet0/52

10501 Null0

三、在Zabbix中添加对交换机的监控

1、添加主机

打开Zabbix

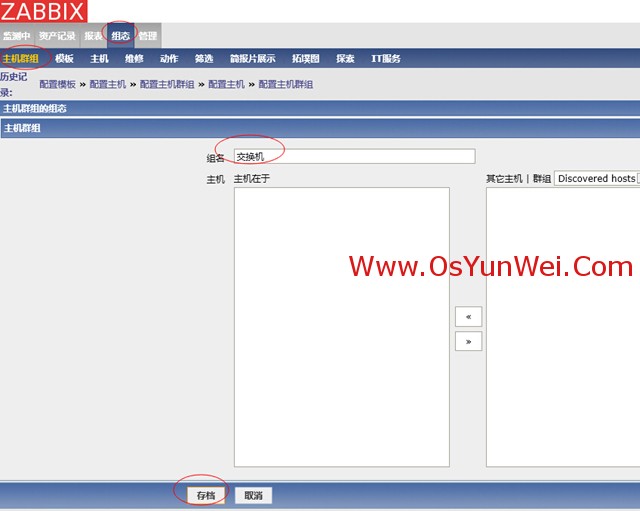

组态-主机群组-创建主机群组

系统运维 www.osyunwei.com 温馨提醒:qihang01原创内容©版权所有,转载请注明出处及原文链

组名:交换机

存档

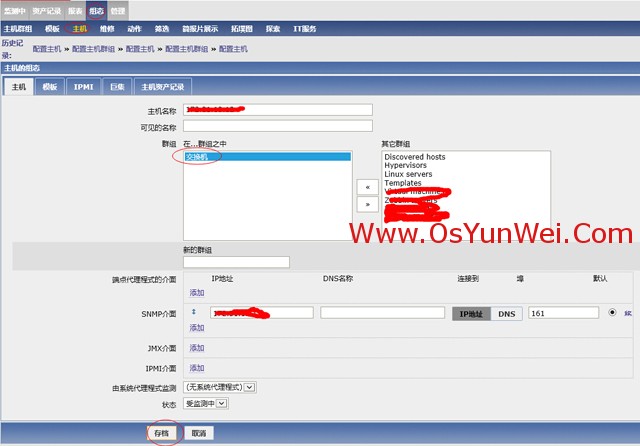

组态-主机-创建主机

主机名称:交换机IP

群组:选择上一步创建的交换机

SNMP介面-IP地址:交换机IP

其他默认

状态:受检测中

存档

2、创建交换机监控模板

打开Zabbix

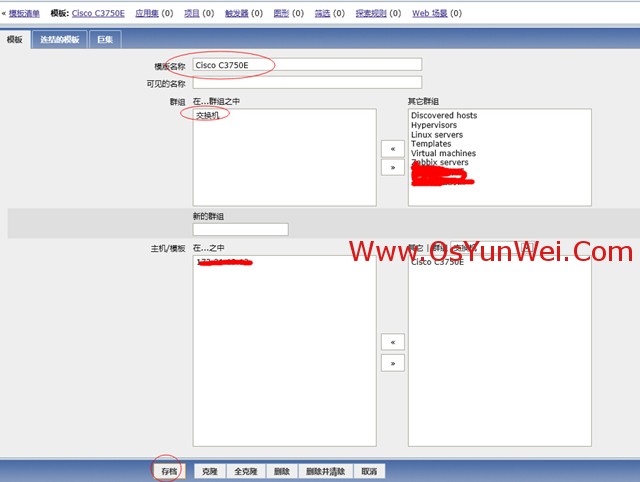

组态-模板-创建模板

模板名称:Cisco C3750E

群组:交换机

主机/模板:选择刚刚添加的交换机IP

存档

3、创建模板监控项目

主机-模板,选择刚才创建的模板Cisco C3750E

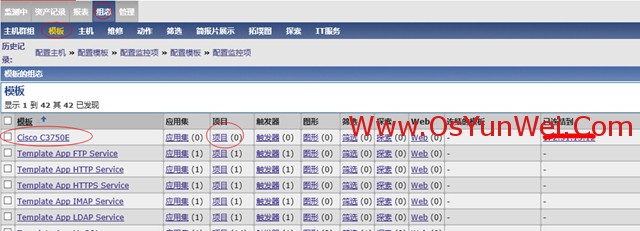

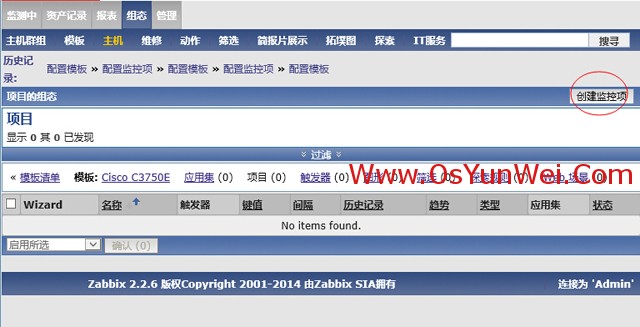

打开项目,如下图所示:

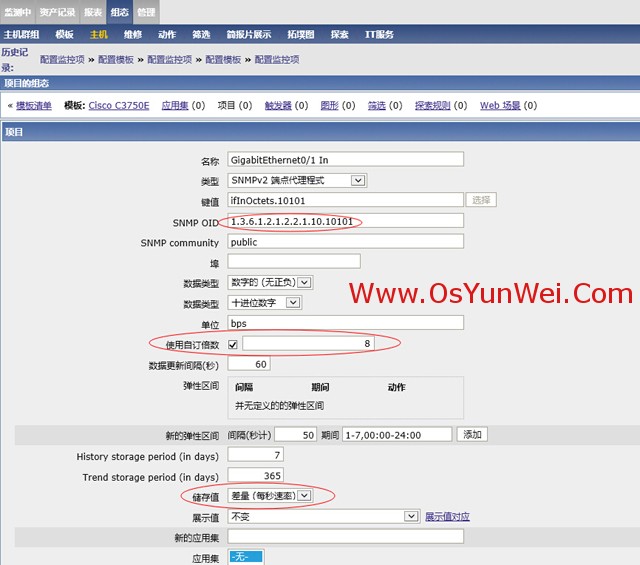

创建新监控

这里我们监控Cisco C3750E交换机端口GigabitEthernet0/1的进口流量

名称:GigabitEthernet0/1 In

类型:SNMPv2端点代理程式

键值:ifInOctets.10101

SNMP OID:1.3.6.1.2.1.2.2.1.10.10101

SNMP community:public

数据类型:数字的(无正负)

数据类型:十进制数字

单位:bps

使用自订倍数:打钩 8

数据更新间隔:60

History storage period (in days):7

Trend storage period (in days):365

储存值:差量(每秒速率)

展示值:不变

存档

4、创建监控图形

组态-主机

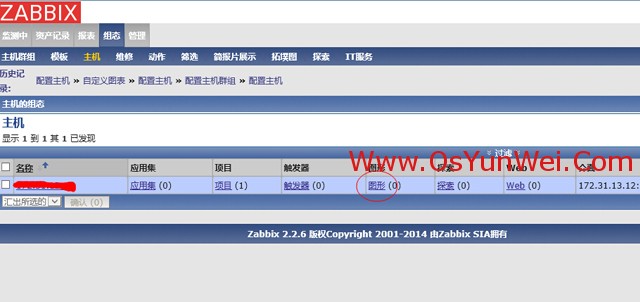

选择刚刚创建的交换机IP-图形

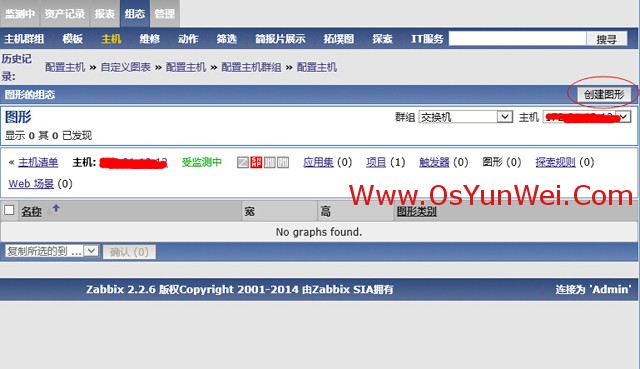

如下图所示:

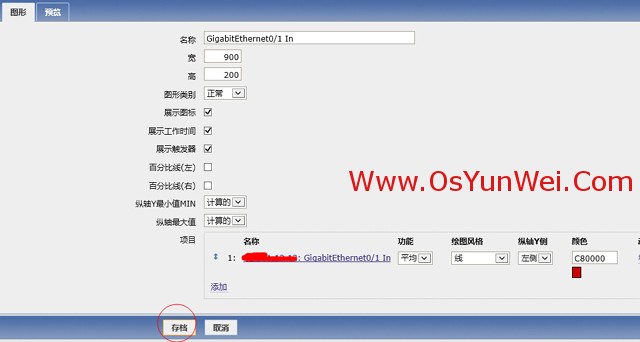

创建图形

名称:GigabitEthernet0/1 In

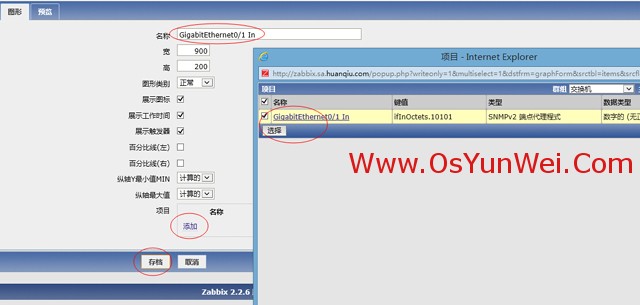

添加,选择刚才创建的监控项目

存档

5、查看监控状态

打开Zabbix

检测中-图形

群组:交换机

主机:交换机IP

图形:GigabitEthernet1/0/1

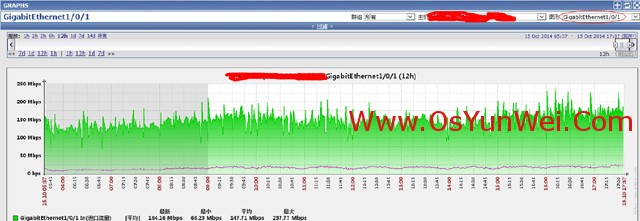

如下图所示

至此,Zabbix监控交换机设置完成。

备注:Cisco交换机cpu和内存监控OID值

5秒内的cpu load(百分比)enterprises.9.2.1.56.0

snmpwalk -v 2c -c test IP 1.3.6.1.4.1.9.2.1.56.0

1分钟内的cpu load(百分比)

snmpwalk -v 2c -c test IP 1.3.6.1.4.1.9.2.1.57.0

5分钟内的cpu load(百分比)

snmpwalk -v 2c -c test IP 1.3.6.1.4.1.9.2.1.58.0

获取内存使用情况

snmpwalk -v 2c -c test IP 1.3.6.1.4.1.9.9.48.1.1.1.5

获取内存空闲情况

snmpwalk -v 2c -c test IP 1.3.6.1.4.1.9.9.48.1.1.1.6

当前内存使用

enterprises.9.9.48.1.1.1.5.1

1.3.6.1.4.1.9.9.48.1.1.1.5.1

1.3.6.1.4.1.9.9.48.1.1.1.5.2

1.3.6.1.4.1.9.9.48.1.1.1.5.16
