RouterOS 2.9.27固定IP共享上网设置
2012年05月20日 RouterOS 暂无评论 ⁄ 被围观 8,981次+

说明:

RouterOS版本:RouterOS 2.9.27

网卡1(ether1):接外网

IP:192.168.21.100

子网掩码:255.255.255.0

网关:192.168.21.2

DNS:

8.8.8.8

8.8.4.4

网卡2(ether2):接内网

IP:192.168.237.100

子网掩码:255.255.255.0

实现目的:局域网客户机通过RouterOS能够上网

附:网络拓扑图

系统运维 www.osyunwei.com 温馨提醒:qihang01原创内容©版权所有,转载请注明出处及原文链接

RouterOS路由器管理工具winbox下载地址:http://download2.mikrotik.com/winbox.exe

RouterOS 2.9.27安装图解教程:http://www.osyunwei.com/archives/3871.html

以下操作在登录RouterOS控制台后进行

一、设置RouterOS登录密码

备注:默认安装之后,登录账户:admin密码为空

下面设置admin的登录密码为:123456

password

old password:

new password:123456  #输入密码

retype new password:123456  #再次输入密码

密码设置完成

二、配置网卡IP地址

interface print  #显示可用的网卡信息

会出现ether1  ether2等网卡信息

这里ether1代表网卡1,我们用来连接外网

ether2代表网卡2,用来连接内网

ip address #设置网卡接口IP地址

add address=192.168.21.100/24  interface=ether1  #设置外网地址

add address=192.168.237.100/24  interface=ether2  #设置内网地址

/ip address print  #查看接口地址

三、使用winbox登录RouterOS

设置局域网客户机

IP:192.168.237.254(最后一位:1-254,除过100都可以)

子网掩码:255.255.255.0

网关:192.168.237.100

DNS不设置

如下图所示

设置完成之后,打开winbox

Connetct To(连接到):192.168.237.100

Login(登录名):admin

Password(密码):123456

勾选Keep Password(保存密码)

勾选Secure Mode(安全模式)

Load Previous Session(读取以前的会话):由于我们是第一次登录,所以不勾选

Note(注释):可以默认,也可以自己填写

系统运维 www.osyunwei.com 温馨提醒:qihang01原创内容©版权所有,转载请注明出处及原文链接

设置好之后,点Connect(连接)

进入RouterOS控制界面

以下操作在winbox中进行

四、修改网卡接口名字

Interfaces

双击打开ether1-General

Name:WAN

点Comment(备注)

外网

OK

Apply-OK

同样的方法修改ether2为LAN,备注为内网

五、设置外网网关(设置默认路由)

IP-Routes

点左上角的+号

Gateway:192.168.21.2

点Comment

外网网关(默认路由)

OK

其他的默认即可

Apply-OK

系统运维 www.osyunwei.com 温馨提醒:qihang01原创内容©版权所有,转载请注明出处及原文链接

六、设置NAT网络地址转换,映射外网,把所有内网的访问请求都映射到外网192.168.21.100上面

       即所有局域网内的客户机是通过RouterOS路由器的外网IP:192.168.21.100来上网的

IP-Firewall-NAT

点左上角的+号,切换到Action

Action:src-nat

To Addresses:192.168.21.100

To Ports:0-65535

点Comment

NAT网络地址转换

最后,Aply-OK

七、设置DNS服务器

IP-DNS

点左上角的+号

Name:DNS1

Address:8.8.8.8

Apply-OK

用同样的方法再添加一个DNS2

设置为8.8.4.4

八、设置DHCP服务器

IP-DHCP Server

切换到DHCP

点Setup

DHCP Server Interface:LAN

Next

系统运维 www.osyunwei.com 温馨提醒:qihang01原创内容©版权所有,转载请注明出处及原文链接

DHCP Address Space:192.168.237.0/24

Next

Gateway for DHCP Network:192.168.237.100

Next

DHCP可分配的IP地址如下

192.168.237.1-192.168.237.99

192.168.237.101-192.168.237.254

默认Next

DNS Servers:8.8.8.8

Next

DHCP租约时间,默认即可

Next

点OK设置完成

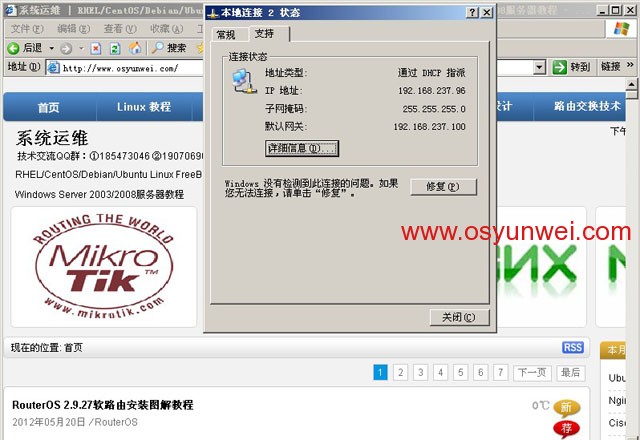

测试:

局域网内客户机IP地址设置为自动获得

打开网页,能够上网,配置成功

至此,RouterOS 2.9.27固定IP共享上网设置完成
