Docker Swarm集群使用NFS共享存储
2021年11月03日 Docker 暂无评论 ⁄ 被围观 6,613次+

CentOS 7.x 安装Docker-ce社区版本

https://www.osyunwei.com/archives/11592.html

搭建docker本地私有镜像仓库

https://www.osyunwei.com/archives/11928.html

CentOS 7.x安装部署NFS文件共享服务器

https://www.osyunwei.com/archives/11942.html

使用Docker-Compose实现Docker容器编排

https://www.osyunwei.com/archives/11903.html

一、通过在Docker Swarm集群内每台服务器挂载nfs目录实现共享存储

1、在nfs服务器配置好挂载目录

/nfs 192.168.21.0/24(insecure,rw,sync,no_subtree_check,no_root_squash)

2、在每台服务器上挂载nfs服务器目录,并设置开机自动挂载

mount -t nfs -o nolock,nfsvers=3,vers=3,soft,intr,bg,rw,rsize=32768,wsize=32768 192.168.21.8:/nfs /nfs

3、集群内所有服务器登录到私有仓库,下载好所需要的容器镜像

docker login hub.osyunwei.com

[root@node02 /]# docker images

REPOSITORY TAG IMAGE ID CREATED SIZE

hub.osyunwei.com/nginx 1.20.1 01dbf760f0dc 2 weeks ago 1.22GB

hub.osyunwei.com/php-fpm 8.0.11 597d18ebb61d 2 weeks ago 2.66GB

hub.osyunwei.com/mysql v8.0.26 b4d1dc08fa3f 2 weeks ago 548MB

4、管理master节点使用docker stack deploy创建容器

mkdir -p /nfs/data/docker-compose/conf

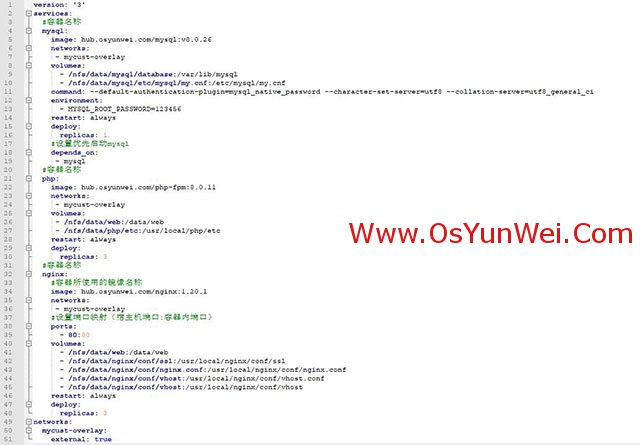

vi /nfs/data/docker-compose/conf/wordpress.yaml

version: '3'

services:

#容器名称

mysql:

image: hub.osyunwei.com/mysql:v8.0.26

networks:

- mycust-overlay

volumes:

- /nfs/data/mysql/database:/var/lib/mysql

- /nfs/data/mysql/etc/mysql/my.cnf:/etc/mysql/my.cnf

command: --default-authentication-plugin=mysql_native_password --character-set-server=utf8 --collation-server=utf8_general_ci

environment:

- MYSQL_ROOT_PASSWORD=123456

restart: always

deploy:

replicas: 1

#设置优先启动mysql

depends_on:

- mysql

#容器名称

php:

image: hub.osyunwei.com/php-fpm:8.0.11

networks:

- mycust-overlay

volumes:

- /nfs/data/web:/data/web

- /nfs/data/php/etc:/usr/local/php/etc

restart: always

deploy:

replicas: 3

#容器名称

nginx:

#容器所使用的镜像名称

image: hub.osyunwei.com/nginx:1.20.1

networks:

- mycust-overlay

#设置端口映射(宿主机端口:容器内端口)

ports:

- 80:80

volumes:

- /nfs/data/web:/data/web

- /nfs/data/nginx/conf/ssl:/usr/local/nginx/conf/ssl

- /nfs/data/nginx/conf/nginx.conf:/usr/local/nginx/conf/nginx.conf

- /nfs/data/nginx/conf/vhost:/usr/local/nginx/conf/vhost.conf

- /nfs/data/nginx/conf/vhost:/usr/local/nginx/conf/vhost

restart: always

deploy:

replicas: 3

networks:

mycust-overlay:

external: true

:wq! #保存退出

#yaml文件格式有前后缩进和空格,一定要注意

#需要认证的私有仓库必须加 --with-registry-auth 才能下载镜像,部署成功

cd /nfs/data/docker-compose/conf

#执行部署命令

docker stack deploy -c wordpress.yaml --with-registry-auth wordpress

#查看服务列表

docker stack ls

#查看服务信息

docker stack ps wordpress

[root@master01 conf]# docker stack ps wordpress

ID NAME IMAGE NODE DESIRED STATE CURRENT STATE ERROR PORTS

6rph3as6avgh wordpress_nginx.1 hub.osyunwei.com/nginx:1.20.1 node02.k8s Running Running 11 minutes ago

boivdsuyo0rq wordpress_php.1 hub.osyunwei.com/php-fpm:8.0.11 node02.k8s Running Running 11 minutes ago

mad4psqwgcmf wordpress_mysql.1 hub.osyunwei.com/mysql:v8.0.26 node02.k8s Running Running 11 minutes ago

c75r6t1kle9q wordpress_nginx.2 hub.osyunwei.com/nginx:1.20.1 node01.k8s Running Running 12 minutes ago

9b4isjmf43z5 wordpress_php.2 hub.osyunwei.com/php-fpm:8.0.11 node01.k8s Running Running 12 minutes ago

txxamc3yqfs0 wordpress_nginx.3 hub.osyunwei.com/nginx:1.20.1 node01.k8s Running Running 12 minutes ago

s1szv6110ngc wordpress_php.3 hub.osyunwei.com/php-fpm:8.0.11 node02.k8s Running Running 11 minutes ago

#移除服务命令

docker stack down wordpress

二、通过在Docker Swarm集群内使用数据卷volume实现NFS共享存储

1、在所有工作节点上手动创建docker volume数据卷

#创建volume数据卷

docker volume create --driver local \

--opt type=nfs4 \

--opt o=addr=192.168.21.8,rw \

--opt device=:/nfs \

volume-nfs

--opt type=nfs4 #类型

--opt o=addr=192.168.21.8,rw #nfs服务器ip,rw具有读写权限

--opt device=:/nfs #共享目录,也可以是共享目录下的子目录

volume-nfs #volume数据卷名称

docker volume ls #查看数据卷列表

docker volume inspect volume-nfs #查看数据卷信息

[root@node01 _data]# docker volume inspect volume-nfs

[

{

"CreatedAt": "2021-12-03T00:19:21+08:00",

"Driver": "local",

"Labels": {},

"Mountpoint": "/var/lib/docker/volumes/volume-nfs/_data",

"Name": "volume-nfs",

"Options": {

"device": ":/nfs",

"o": "addr=192.168.21.8,rw",

"type": "nfs4"

},

"Scope": "local"

}

]

cd /var/lib/docker/volumes/volume-nfs/_data #进入到数据卷目录

ll #查看

[root@node01 _data]# ll

total 0

#特别注意:

这个时候数据卷volume-nfs目录是空的,此刻它仅仅相当于我们在宿主机上创建了一个挂载目录,但是没有执行任何挂载命令。

即使nfs服务器共享目录/nfs里面有数据,也不会显示出来,因为还没有执行任何挂载命令。

2、在Docker Swarm集群管理节点执行,创建服务,进行数据卷挂载测试(使用alpine镜像,默认会从docker官方仓库下载)

docker service create --replicas 2 --name nfs --mount 'type=volume,src=volume-nfs,dst=/nfs' alpine sleep 3600

[root@master01 nfs]# docker service create --replicas 2 --name nfs --mount 'type=volume,src=volume-nfs,dst=/nfs' alpine sleep 3600

uibwefgqab9t30caxmg77h45f

overall progress: 2 out of 2 tasks

1/2: running [==================================================>]

2/2: running [==================================================>]

verify: Service converged

#在工作节点执行

cd /var/lib/docker/volumes/volume-nfs/_data #进入到数据卷目录

mkdir new-test #创建测试目录

[root@node01 _data]# cd /var/lib/docker/volumes/volume-nfs/_data

[root@node01 _data]# mkdir new-test

[root@node01 _data]# ls

new-test

[root@node01 _data]# docker ps

CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES

a011b2aac989 alpine:latest "sleep 3600" 2 minutes ago Up 2 minutes nfs.1.lxxww3osklacwkluz45ni8h56

[root@node01 _data]# docker exec -it a011b2aac989 /bin/sh #进入容器

/ # ls

bin dev etc home lib media mnt nfs opt proc root run sbin srv sys tmp usr var

/ # cd /nfs

/nfs # ls

new-test

/nfs # exit

#可以看到刚才创建的目录已经同步到容器目录里面了

docker service ls #查看

docker service rm nfs #删除服务

#或者直接执行下面的命令(挂载数据卷的同时创建volume数据卷)

docker service create --replicas 2 \

--name nfs \

--mount 'type=volume,src=volume-nfs,dst=/nfs,volume-driver=local,volume-opt=type=nfs4,volume-opt=device=192.168.21.8:/nfs,"volume-opt=o=addr=192.168.21.8,vers=4,soft,timeo=180,bg,tcp,rw"' \

alpine sleep 3600

[root@master01 nfs]# docker service ls

ID NAME MODE REPLICAS IMAGE PORTS

1ny0644yl9wr nfs replicated 2/2 alpine:latest

[root@master01 nfs]#

[root@node01 _data]# docker ps

CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES

d4ef435a0d94 alpine:latest "sleep 3600" About a minute ago Up About a minute nfs.2.ke9pm6j4dclu1noh8f2jj7ntm

[root@node01 _data]#

docker service rm nfs #删除服务

3、使用docker compose方式创建数据卷

使用docker compose方式不需要在每个节点上手动创建docker volume

#编辑配置文件

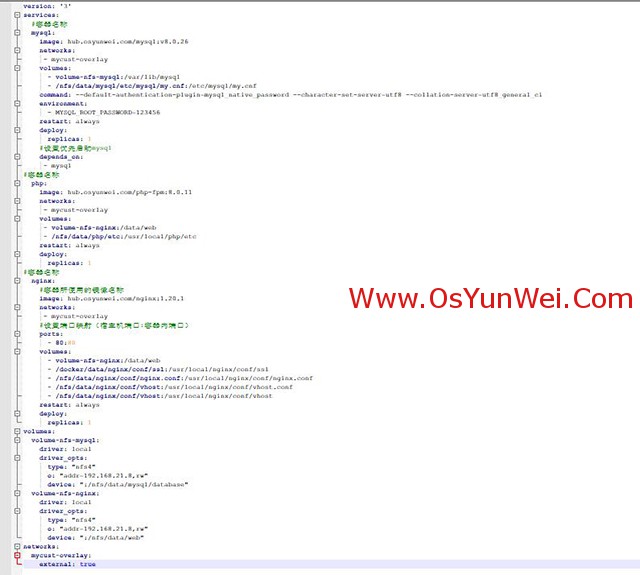

vi /nfs/data/docker-compose/conf/volume-nfs-wordpress.yaml

version: '3'

services:

#容器名称

mysql:

image: hub.osyunwei.com/mysql:v8.0.26

networks:

- mycust-overlay

volumes:

- volume-nfs-mysql:/var/lib/mysql

- /nfs/data/mysql/etc/mysql/my.cnf:/etc/mysql/my.cnf

command: --default-authentication-plugin=mysql_native_password --character-set-server=utf8 --collation-server=utf8_general_ci

environment:

- MYSQL_ROOT_PASSWORD=123456

restart: always

deploy:

replicas: 1

#设置优先启动mysql

depends_on:

- mysql

#容器名称

php:

image: hub.osyunwei.com/php-fpm:8.0.11

networks:

- mycust-overlay

volumes:

- volume-nfs-nginx:/data/web

- /nfs/data/php/etc:/usr/local/php/etc

restart: always

deploy:

replicas: 1

#容器名称

nginx:

#容器所使用的镜像名称

image: hub.osyunwei.com/nginx:1.20.1

networks:

- mycust-overlay

#设置端口映射(宿主机端口:容器内端口)

ports:

- 80:80

volumes:

- volume-nfs-nginx:/data/web

- /docker/data/nginx/conf/ssl:/usr/local/nginx/conf/ssl

- /nfs/data/nginx/conf/nginx.conf:/usr/local/nginx/conf/nginx.conf

- /nfs/data/nginx/conf/vhost:/usr/local/nginx/conf/vhost.conf

- /nfs/data/nginx/conf/vhost:/usr/local/nginx/conf/vhost

restart: always

deploy:

replicas: 1

volumes:

volume-nfs-mysql:

driver: local

driver_opts:

type: "nfs4"

o: "addr=192.168.21.8,rw"

device: ":/nfs/data/mysql/database"

volume-nfs-nginx:

driver: local

driver_opts:

type: "nfs4"

o: "addr=192.168.21.8,rw"

device: ":/nfs/data/web"

networks:

mycust-overlay:

external: true

:wq! #保存退出

#yaml文件格式有前后缩进和空格,一定要注意

#需要认证的私有仓库必须加 --with-registry-auth 才能下载镜像,部署成功

cd /nfs/data/docker-compose/conf

#执行部署命令

docker stack deploy -c volume-nfs-wordpress.yaml --with-registry-auth wordpress

#注意:

多个数据卷必须配置在一个volumes标签下

docker stack ls

#移除服务命令

docker stack down wordpress

至此,Docker Swarm集群使用NFS共享存储教程完成。
